최근 " 한국혈우재단 " 연구소에 납품 설치를 진행드렸던 제품 Microplate Reader (플레이트 리더기)에 대하여 제품 소개를 드리겠습니다.

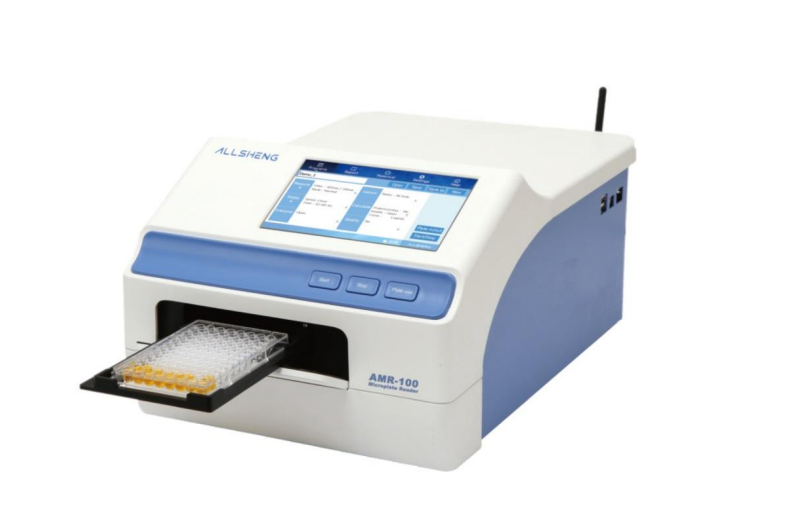

Microplate Reader

모델 : AMR-100

플레이트 리더기 / ELISA Reader









AMR-100 제품은 Filter 방식의 리더기 입니다.



1. 별도의 컴퓨터가 필요 없는 AMR-100

    컴퓨터가 필요 없이 본체에서 모든 작업 수행이 가능하며, 분석프로그램을 탑재하여 자료를 USB로 저장하여 이동 사용이

    가능합니다.



2. 모든 분석프로그램이 내장되어 한번에 실행

    AMR-100의 가장 큰 장점은 작동 및 분석이 모두 한번에 가능하다는 점입니다.



    Protocol 프로그램부터 Analysis 프로그램까지 모두 기본 메모리에 저장이 가능합니다.

    그리고 측정 Data는 USB memory를 통해서 컴퓨터로 옮겨서 확인이 가능합니다.



3. AMR-100 사용방법



AMR-100은 96 Well plate 기반의 Microplate Reader 입니다.

예전에는 ELISA Reader 라고 불리기도 했습니다.

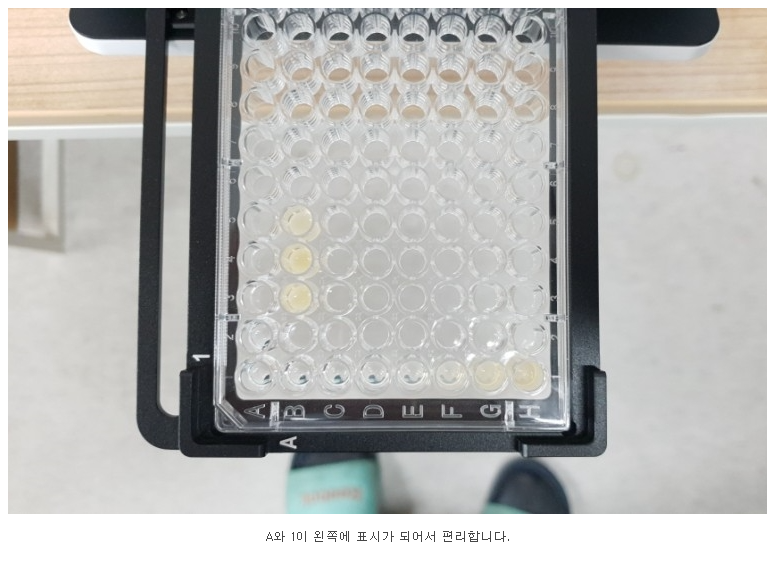

아래 보시는 사진과 같이, 96well plate 에는 A~H / 1~12 까지의 숫자, 알파벳으로 표기가 되어 있습니다.

Plate를 넣는 위치에는 A 와 1이 표기가 되어 있어서 반대로 넣지 않도록 지정되어 있습니다.

준비된 샘플을 96Wellplate 를 위치에 맞추어 넣어 주시기만 하면 됩니다.









왼쪽 위의 Protocol 을 누르시면 Demo_1 으로 기본화면이 나오게 됩니다.



Measure : 필터를 선택이 가능한 화면으로 이동합니다.



Layout  : 96 wellplate 의 well 위치마다 샘플의 특성 (standard, sample, blank...) 등 저장이 가능한 화면으로 이동이

            됩니다.



Shake : Plate 를 Shaking 주는 기능입니다.



Calculate : Kinetic 기능과 Curve 기능 설정이 가능한 화면으로 이동합니다.





왼쪽에서 두번째 Result 의 경우는, 분석한 결과 값을 확인이 가능한 페이지로 이동합니다.

측정된 결과 Data 의 Low data, Analysis data, Curve 를 확인이 가능합니다.

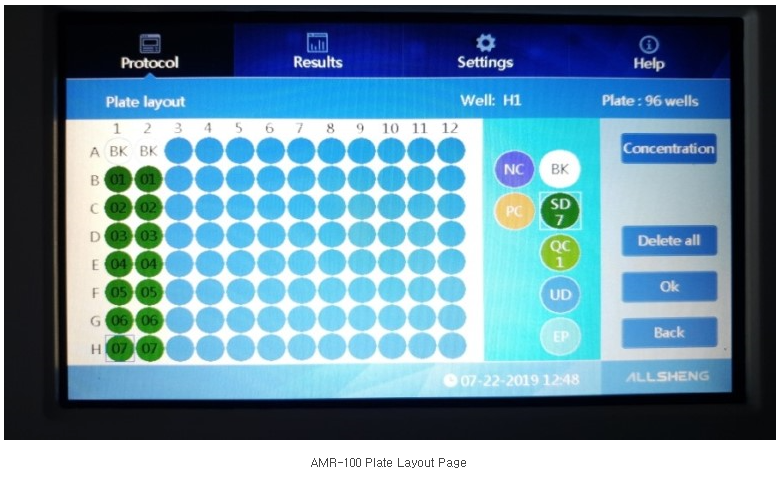

위의 사진은 96wellplate Layout 화면입니다.

Layout 페이지에서는 96well 샘플의 지정이 가능합니다.

Standard 를 통한 분석값을 얻기 원하신다면, Standard (SD초록버튼)을 눌러 지정하고 이외의 Blank (BK 흰색)값과

Unknown Data (UD 하늘색버튼)을 표시하면 됩니다.



간단한 방법으로 설정이 가능하도록 프로그램이 되어 있습니다.



그리고 Layout 설정의 경우에는 측정전과 측정후 설정이 가능합니다.

Raw Data 의 경우에는 Layout 설정과 무관하기 때문에 동시에 동일하게 유지됩니다.

그래서 측정 이후에도 설정 변경이 가능하기 때문에 측정 전 설정이 잘못 된 경우에도

재측정이 필요가 없이 Layout 의 설정 변경만 해도 Analysis 값의 변화가 가능하도록 되어 있어서 매우 편리합니다.











♣ Standard 설정 페이지

Standard는 최대 12개 까지 실행이 가능합니다.

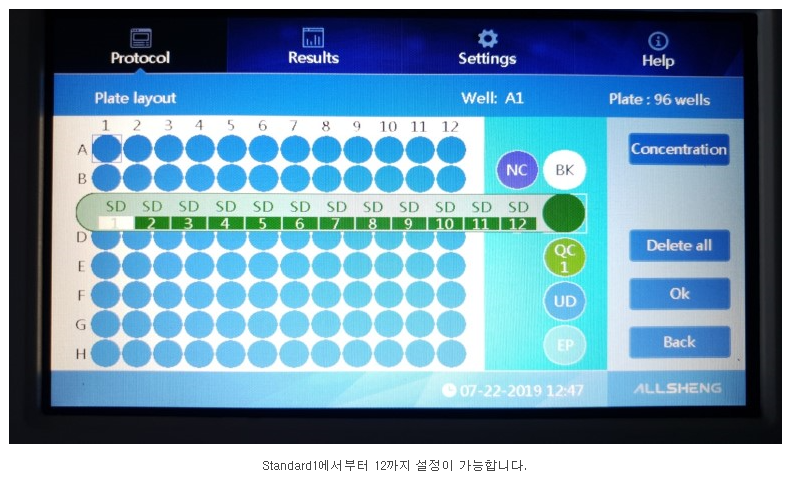

Standard 버튼을 한번 더 누르게 되면 Standard 번호를 지정하여 최대 12개 까지 화면에 표시가 됩니다.







위의 화면은 Standard가 설정이 되면 농도를 지정을 통해서 바로 분석값을 확인 하실 수 있습니다.

Standard 사용하시는 농도에 맞춰서 단위를 지정하시고 각 항목에 농도별로 샘플에 맞춰서 변경하여 사용이 가능합니다.













위의 화면은 Shaking 기능을 통해서 측정 전에 시료 샘플을 믹싱해주는 부분입니다.

Slow, Normal, Fast 3단계로 조절이 가능하며

시간을 설정하여 측정하기 전에 샘플이 골고루 섞일 수 있도록 하여

반응율을 높여주는 기능입니다.

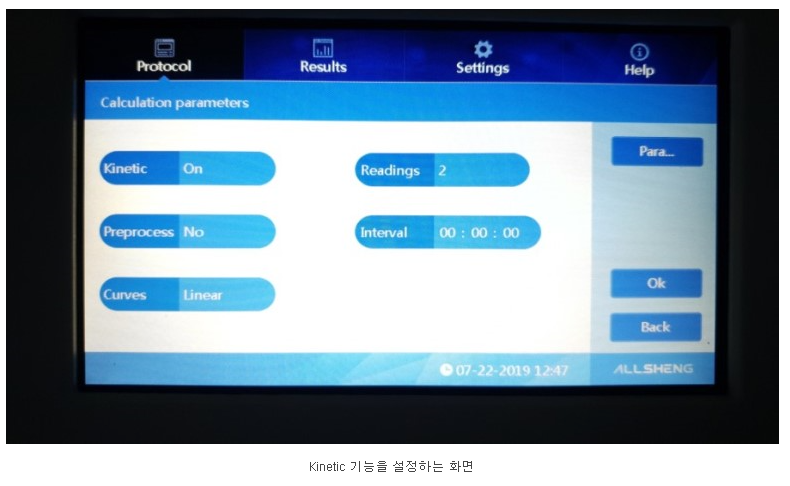

보시는 부분은 Calculation Parameter 화면입니다.



Calculate 화면은 Kinetic 기능과 Curve 설정이 가능합니다.





♥ Kinetic 기능

반응하는 시료가 만일 시간의 변화에 따라 결과값이 달라지는 패턴을 가지는 실험을 진행한다면

원하시는 시간만큼 샘플의 흡광값 변화를 확인이 가능한 기능입니다.

Reading 횟수와 Interval 시간을 설정하시면 Interval  시간이 지난 이후

Reading 횟수만큼 반복하여 측정이 가능합니다.



예를들어,

ex) Reading 30     /   Interval : 00:02:00

2분간격으로 30번 측정을 진행하도록 설정한 것입니다.











♣ Curve 설정화면

Standard 설정시 원하는 그래프를 설정하도록 지정 할 수 있습니다.









Layout 에서 지정된 Standard 값에 Raw Data 를 기준으로 한 Curve 값이 보입니다.









Data Results 가 보이는 화면입니다.

측정된 결과는 96wellplate 의 위치에 맞춰 결과 값이 표시가 됩니다.



Raw Data 는 측정된 결과의 기본 값을 의미합니다.

0~4Abs 로 측정된 가장 기본적인 측정 결과입니다.











Analysis Data 화면 입니다.

지정한 Standard 값에 대입하여 나온 분석프로그램 결과 값 입니다.

분석 결과의 경우에는 Raw Data를 Curve 에 대입하여 나온 결과 값 입니다.















♣ USB & Export 기능

측정 결과의 경우에는 컴퓨터로 이동하여 결과 확인이 가능합니다.

USB port에 USB를 꼽고 화면의 " Export "를 누르시면 Data 가 USB로 이동합니다.











처음 측정한 Raw Data 와 측정된 값을 Analysis 하여 분석한 결과값 그리고 Curve Data 등을 지정하여 USB로 보내고 싶다면, 위의 사진 처럼 체크를 하셔서 export 를 누르면, USB로 저장이 됩니다.











USB에 저장이 완료되면 " Data Export Succeeded " 라고 표시가 됩니다.









USB에 저장된 결과값을 컴퓨터에서 확인하여 엑셀파일로 열게 되면 위의 결과 값을 확인하실 수 있습니다.



96Well Layout

Raw Data

Analysis Data



이렇게 3가지 순서로 확인이 가능합니다.













♣ Optical Filters





상위 아이콘에서 Settings를 클릭하면 필터의 위치를 확인 하실 수 있습니다.

AMR-100 제품은 기본으로 405nm / 450nm / 492nm / 630nm 가 기본으로 장착이 되어 제공이됩니다.

기본 장착은 다른  필터로 변경은 불가합니다.



따라서, 추가로 4개까지 Option 으로 원하시는 구간의 필터를 추가 장착이 가능합니다.



AMR-100은 총 8개까지 장착하여 사용이 가능합니다.





Filter 의 Option 사양은 아래와 같습니다.





♣ AMR-100 특장점







♣ 제품사양 ( Specifications )







자체적으로 모든 기능을 보유하고 있고 편리하게 사용이 가능한 AMR-100 제품에 대하여

알아보았습니다.



추가로 궁금하시거나 데모 또는 견적을 원하시면 아래의 연락처나 이메일로 문의 주시기 바랍니다.



감사합니다.
