안녕하세요 !!
바이오앤드 입니다.
얼마전 "매일유업 품질보증팀" 연구소에 납품설치를 진행드렸던
Microplate Reader / ELISA Reader 제품에 대하여 소개를 드리겠습니다.
Microplate Reader / ELISA Reader
모델 : AMR-100
플레이트리더기 / 필터방식
Microplate Reader AMR-100 제품은 ?
96well plate 혹은 Microplate 내의 용액의 반응별로 빛을 투과하여 빛의 특정
파장으로 용액의 반응별 특정 파장을 확인하여 정량하기 위한 제품입니다.
AMR-100의 특징은 ?
1. 컴퓨터가 필요없는 AMR-100
모든 기능은 컴퓨터 없이 자체 소프트웨어 분석프로그램이 제품에 내장이 되어서 터치스크린을 통해서 편리하게 구동 및 결과를 확인할 수 있습니다.
추가로 PC에 software 프로그램을 장착하거나 구입할 필요가 없으며, USB로
결과 값을 옮겨서 PC 등에서 엑셀파일로 데이터 작업도 가능합니다.
2. 모든 분석프로그램이 내장되어 한번에 실행
Protocol 프로그램부터 Analysis 프로그램까지 모두 기본 메모리에 저장이 가능하여 결과분석을 자체적으로 처리를 합니다. 측정 Data는 USB 메모리를 통해서 다른 PC등에서 엑셀로 활용이 가능합니다.
3. AMR-100 쉽게 따라하기
AMR-100 은 96 well plate 기반의 Microplate Reader 입니다.
예전에는 " ELISA Reader " 라고도 하였습니다.
96 well plate 에는 A~B / 1~12 까지의 숫자, 알파벳이 표기가 되어 있습니다.
Plate 를 넣는 위치에는 A와1이 표시되어 있으며, 샘플이 준비된 96 well plate를 위치에 맞추어 넣어 주시면 됩니다.
주의 : Plate 뚜껑을 덮지 않아야 합니다 !!
측정은 외부 3개의 버튼 Start / Stop, Plate in / out 그리고 터치스크린 안에 있는 버튼을 이용하셔도 됩니다.
제품을 켜시면 부팅이 되면서, 위의 메인 화면이 나타납니다.
AMR-100의 기본화면으로 Demo_1 로 나타납니다.
여기서 설정 조건을 세팅하고 저장하여 사용하시면 됩니다.
PROTOCOL
Measure : 필터를 선택이 가능한 화면으로 이동합니다.
Layout : 96 well plate 의 well 위치마다 샘플의 특성
(standard, sample, blank...등) 지정이 가능한 화면으로 이동합니다.
Shaker : plate를 측정 전에 Shaking을 할 수 있습니다.
Calculate : Kinetic 기능과 Curve 기능을 설정할 수 있습니다.
RESULTS
분석한 결과 값을 확인이 가능한 페이지로 이동합니다.
측정된 결과 Data 의 Low data, Analysis data, Curve 를 확인이 가능합니다.
Layout 화면 설정
측정할 96 well plate 의 조건에 맞춰서 standard 를 넣거나 Blank 값과
UD (Unkonwn Data), NC (Negative Control), PC (Positive Control) 등 설정을 할 수 있습니다.
본 layout 화면은,
가장 간단한 방법으로 설정이 가능하도록 되어 있습니다.
Standard 설정
standard는 최대 12개까지 설정이 가능합니다. standard버튼을 한번 더 누르면
standard 번호 지정이 가능하도록 화면에 표시가 됩니다.
Standard 농도지정
standard가 설정이 되면 농도 지정을 통해서 바로 분석값 확인이 가능합니다.
standard 사용하시는 농도에 맞춰서 지정을 하시면 됩니다. 그리고 농도도 샘플에 맞춰서 변경하여 사용이 가능합니다.
Layout 설정의 경우에는 측정 전과 후에 설정이 가능합니다.
Raw data의 경우에는 layout 설정과 무관하기 때문에 동일하게 유지됩니다.
그래서 측정 이후에도 설정 변경이 가능하기 때문에 측정 전 설정이 잘못 된 경우에도 재측정이 필요가 없이 layout 설정변경만으로 Analysis 값의 변화가 가능합니다.
Shaking 설정
shaking 단계는 slow, normal, fast 3단계로 조절이 가능하며, 시간을 설정하여 측정 전 샘플이 고루게 섞일 수 있도록하여 반응율을 높여 줍니다.
Calculate 설정
calculate 화면은 Kinetic 기능과 Curve 설정이 가능합니다.
Kinetic 기능
원하는 시간만큼 샘플의 흡광값 변화를 시간의 진행에 따라서 반응값이 달라지는 것을 확인이 가능한 기능입니다.
Reading 횟수와 Interval 시간을 설정하면 Interval 시간이 지난 이후 Reading 횟수만큼 반복하여 측정이 가능합니다.
주로, 효소의 시간별 반응값에 대한 측정을 하실때 사용하시는 기능입니다.
예시) Reading : 20
Interval : 00:02:00 설정시
2분간격으로 20번 측정을 진행합니다.
Curve 설정
standard 설정시 원하는 그래프 설정이 가능합니다.
DATA Results
측정된 결과는 96well 의 위치에 맞춰 결과값이 표시가 됩니다.
Raw Data
측정된 결과의 가장 기본이 되는 값을 의미합니다.
0~4Abs 로 측정된 가장 기본적인 측정 결과 입니다.
CURVE 설정
Layout 에서 지정된 standard 값에 Raw Data를 기준으로 한 Curve 값입니다.
Analysis Data
지정한 standard 값에 대입하여 나온 결과값입니다.
분석 결과의 경우에는 Raw Data를 Curve 에 대입하여 나온 결과 값입니다.

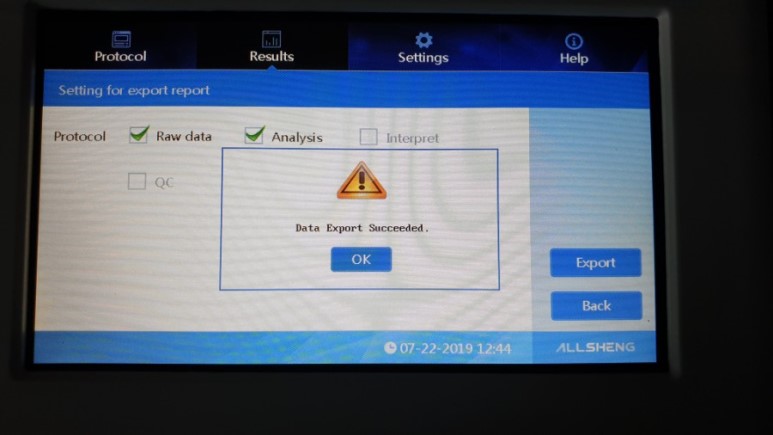

USB & Export
측정결과의 경우에는 컴퓨터로 이동하여 결과 확인이 가능합니다. USB port에 USB를 꼽고 "Ex Report" 를 누르면 Data가 USB로 이동합니다.
3개의 Result 값을 선택하시어 Export 할 수 있습니다.
- Raw Data
- Analysis Data
- Curve Data
컴퓨터에서 Data를 확인하시면 위의 엑셀파일로 확인이 가능합니다.
전송된 Data로 여러가지로 활용을 하시면 됩니다.
Optical Filter
AMR-100을 구매하시면, 기본적으로 405nm, 450nm, 492nm, 630nm 가 기본으로 장착이 되어 있습니다.
총 4개의 Filter 를 필요하시면 선택하시어, 장착이 가능합니다.
따라서, 최대 8개의 필터 사용이 가능합니다.
Filter 의 종류
4개의 기본 필터의 경우는 standard라고 표시가 되어 있습니다.
이외의 필터를 추가로 4개까지 더 선택하여 사용이 가능합니다.
자체적으로 모든 기능을 보유하고 있어서, 편리하게 사용이 가능한 AMR-100 모델은 가성비 좋고 저렴하게 제공드리고 있습니다.
2년동안 무상수리를 진행드리고 있습니다.
데모를 원하시거나 견적이 필요하시면
아래의 연락처나 이메일로 문의 주시면 빠르게 답변드리겠습니다.
감사합니다 !!
