안녕하세요.
바이오앤드 입니다 !!

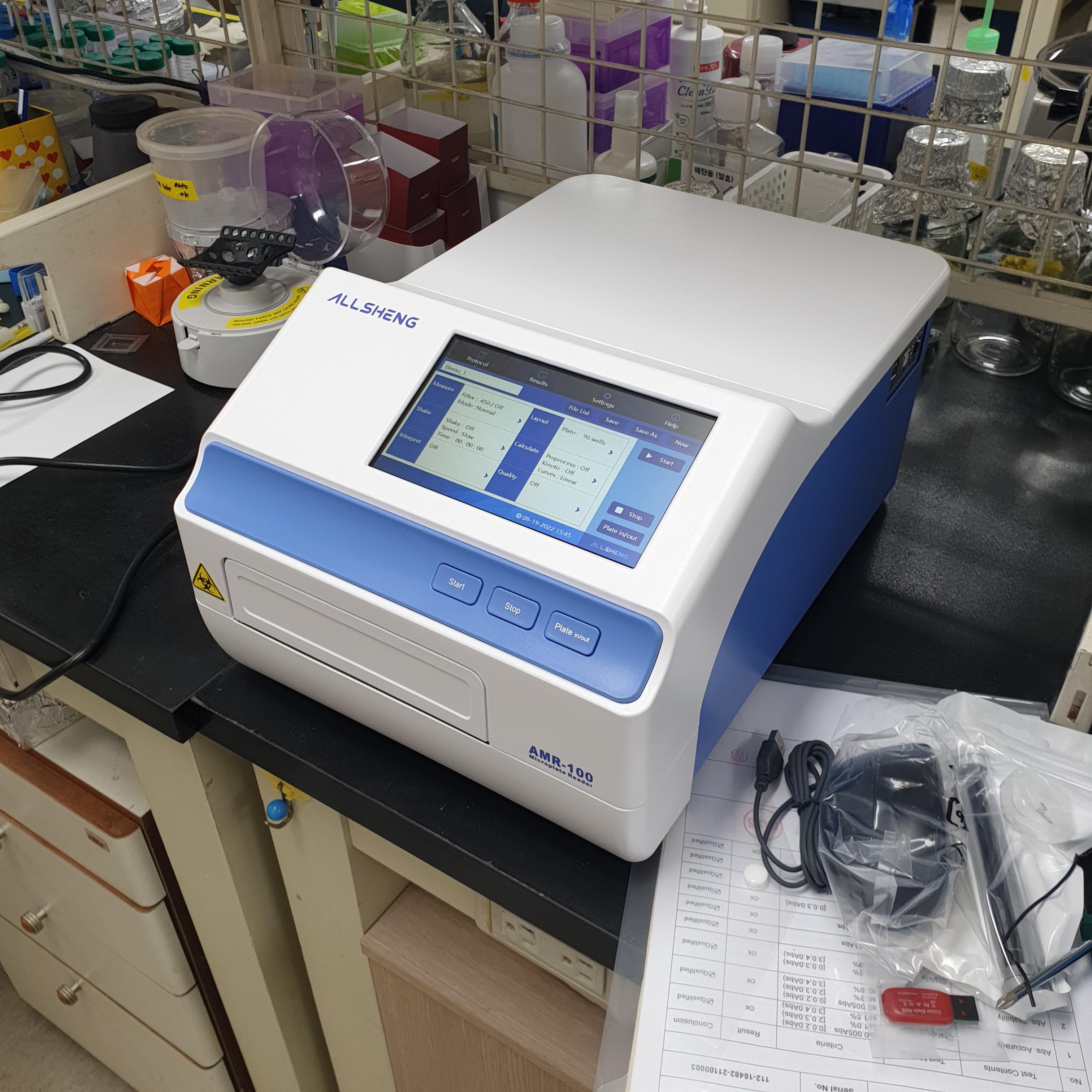

얼마전 " 동아대학교 의과대학 연구실 " 에 납품설치를 진행드렸던 Microplate Reader / ELISA Reader 제품에 대하여 소개를 드리도록 하겠습니다 !!

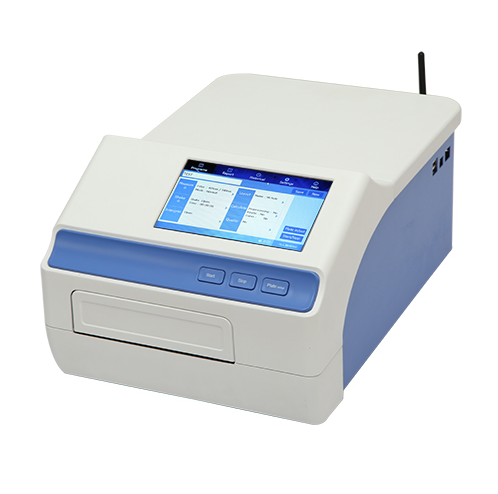

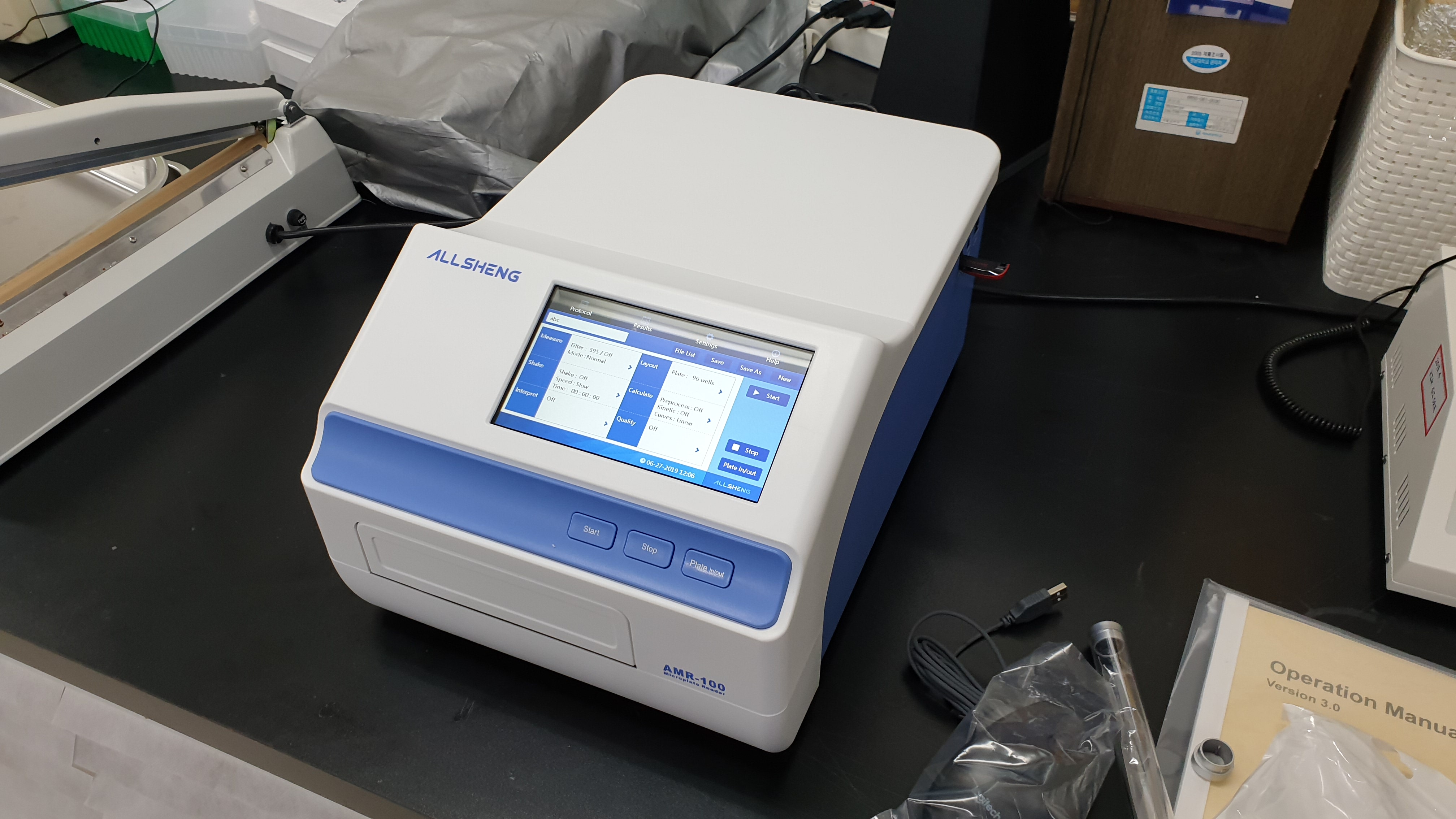

Microplate Reader / ELISA Reader
모델 : AMR-100
마이크로플레이트 리더기 / 필터방식
Microplate Reader : AMR-100 제품의 특징은 ??
96well plate 혹은 microplate 내의 용액을 반응별로 빛을 투과하여 빛의 특정파장을 이용하여 용액의 흡광도를 특정파장에서 확인하여 정량하기 위한 제품입니다.
장점 (1)
모든 기능은 컴퓨터 없이도 자체 소프트웨어 분석프로그램이 제품안에 내장되어 있어서 터치스크린을 통해서 편리하게 구동 및 결과를 확인 하실 수 있습니다. 추가로 PC에 software 프로그램을 장착하여 구입할 필요가 없으며 USB를 결과값으로 저장하여 PC등에 옮겨서 엑셀파일로 데이터 작업 활용이 가능합니다.
장점 (2)
Protocol 프로그램부터 Analysis 프로그램까지 모두 기본 메모리에 저장이 가능하여 결과분석을 자체적으로 처리를 합니다.
측정 data 는 USB 메모리를 통해서 다른 PC 등에서 엑셀로 활용이 가능하고
PC가 없어도 제품 자체로 모든 기능을 구현하기 때문에 아주 간편하고 활용적입니다.
무엇보다 성능대비 가격인 "가성비" 가 좋다는 장점도 가지고 있습니다.
AMR-100 제품은 어떻게 사용되는 장비인가요 ??
AMR-100 은 96well plate 를 기반으로 하는 Microplate Reader 입니다.
과거에는 " ELISA Reader " 라고 말하기도 했습니다.

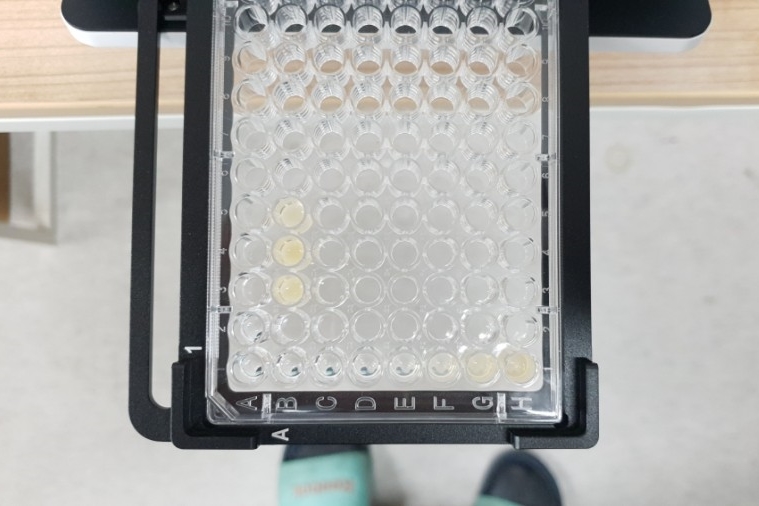

96well plate 에는 한쪽에 A~H / 1~12 까지 알파벳과 숫자가 표기 되어 있습니다.
Plate를 넣는 위치에는 A와1이 표시가 되어 있기 때문에 같은 표시 방향으로 맞춰서 넣어 주시면 됩니다.
Plate를 넣을 때는 주의가 필요한데요,
Plate 뚜껑 Lid는 절대로 덮고 같이 넣으시면 안됩니다 !!
Caution : plate를 넣을때 뚜껑 Lid를 같이 넣게 되면 측정값이 올바르지 않을 뿐
더러, 뚜껑이 제품내부에 끼게 되어서 고장이 원인이 됩니다.
측정은 외부 3개의 버튼 Start / Stop / Plate in out 이 있으며, 터치스크린 안에 있는 버튼을 이용하셔도 됩니다.
제품의 전원을 키게 되면 위의 사진과 같이 메인 화면이 나타납니다.
AMR-100의 기본화면으로 Demo_1 로 나타납니다.
여기서 설정 조건을 세팅하고 다른이름으로 저장을 하시고 사용하시면 됩니다.
PROTOCOL
Measure : 필터 선택이 가능한 화면으로 이동합니다.
Layout : 96well plate 의 well 위치마다 샘플의 특성에 따라서
standard, sample, blank, positive control 등... 지정이 가능한 화면
으로 이동합니다.
Shaker : plate를 측정 전에 균질화를 위한 Shaking 을 줄수 있습니다.
Calculate : Kinetic 기능과 Curve 기능을 설정 할 수 있습니다.
RESULTS
분석한 결과 값을 확인이 가능한 페이지로 이동합니다.
측정한 결과 data의 low data, analysis data, curve 를 확인 할 수 있습니다.
오른쪽 아이콘을 누르고 왼쪽에 위치한 각각의 well 위치에 맞춰서 Layout을
지정하고 설정할 수 있습니다.

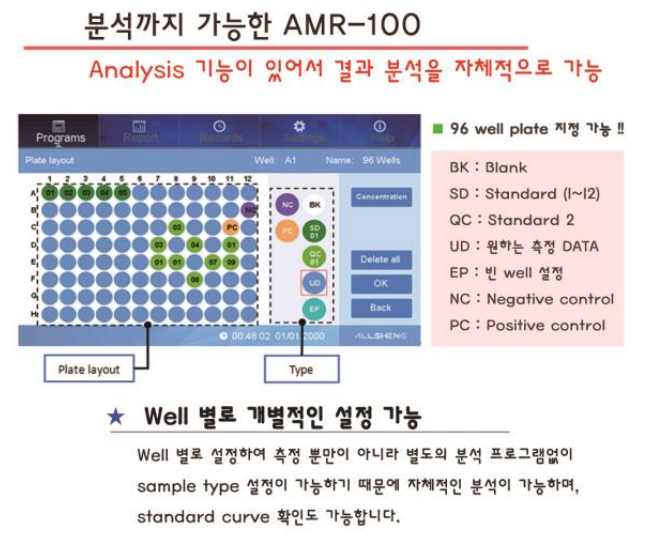

Layout 화면 설정
측정할 96 well plate 의 조건에 맞춰서 standard를 넣거나 blank 값과 UD (unknown data), NC (negative control), PC (positive control) 등 설정 하실 수 있습니다. 설정의 경우는 드레그가 가능하기 때문에 편리합니다 !!
Standard 농도지정
standard 가 설정이 되면 농도 지정을 통해서 바로 분석값 확인이 가능합니다.
standard 사용하시는 농도에 맞춰서 지정을 하시면 됩니다.
그리고 농도 샘플에 맞춰서 변경하여 사용이 가능합니다.
Layout 설정의 경우에는 측정 전과 후에 설정이 가능합니다.
Raw data의 경우에는 layout 설정과 무관하기 때문에 동일하게 유지됩니다.
그래서 측정 이후에도 설정 변경이 가능하기 때문에 측정 전 설정이 잘못 된 경우에도 재측정이 필요가 없어서 layout 설정변경만으로 analysis 값의 변화가 가능합니다.

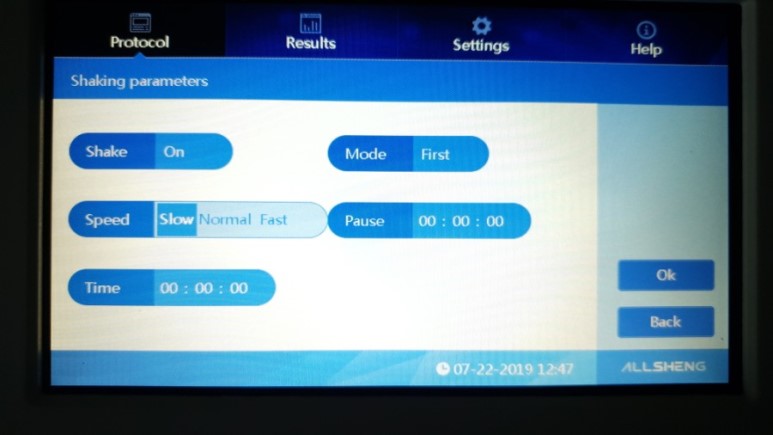

Shaking 설정
shaking 단계는 slow, normal, fast 3가지 단계로 조절이 되며, 시간을 설정하여
측정 전 샘플이 고르게 섞일 수 있도록 하여 반응율을 높여 줍니다.

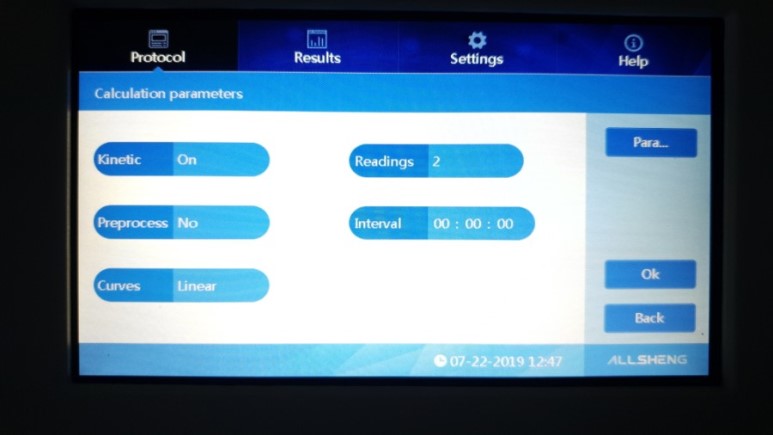

Calulation parameters 화면설정
Calculation parameters 화면에서는 Kinetic 과 Cuve 설정이 있습니다.
Kinetic 기능
원하는 시간만큼 샘플의 흡광값의 변화를 확인하는데 사용되는 기능입니다.
효소별 반응의 시간차에 따른 변화를 본다던가, 반응 시간에 따른 흡광값의 변화가 예상되는 실험에 사용이 됩니다.
Reading 횟수와 Interval 시간을 설정하면 Interval 시간이 지난 이후 Reading 횟수만큼 반복하여 측정이 가능합니다.
예시 ) Reading : 20
Interval : 00 : 02 : 00 설정시
==>> 2분간격으로 20번 측정을 한다는 뜻입니다

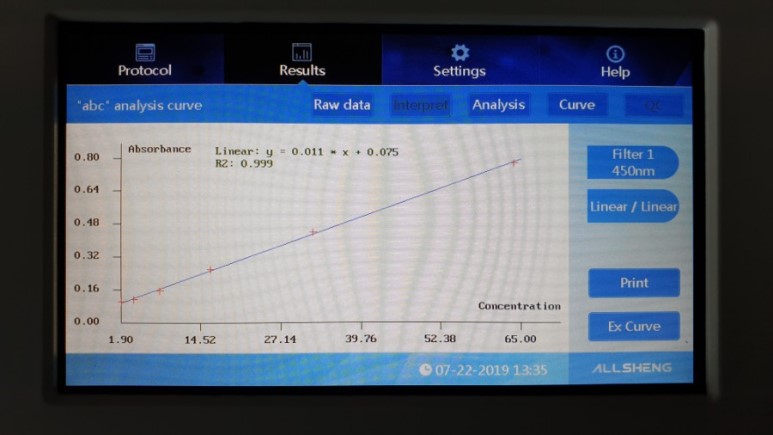

Curve 화면설정
Standard 설정시 원하는 그래프 설정이 가능합니다.
Linear / Logistic / Cubic Spline / PtoP / Factor
필요하신 설정으로 Curves를 선택하시면 됩니다.
DATA Results
측정된 결과는 96 well 의 위치에 맞춰 결과값으로 바로 표시가 됩니다.

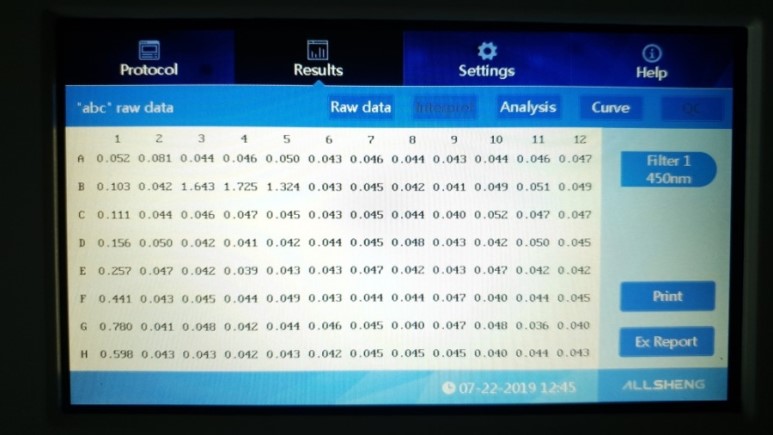

Raw Data
측정된 결과의 가장 기본이 되는 값을 의미합니다.
0~4 Abs 로 측정된 가장 기본적인 측정 결과 입니다.
Curve 설정으로 Layout 에서 지정된 standard 값에 Raw Data 를 기준으로 한
Curver 값입니다.
Analysis Data
지정한 standard 값에 대입하여 나온 결과값입니다.
분석한 결과의 경우에는 Raw Data를 Curve 에 대입하여 나온 결과 값입니다.
USB & Export
측정결과의 경우에는 컴퓨터로 이동하여 결과 확인이 가능합니다.

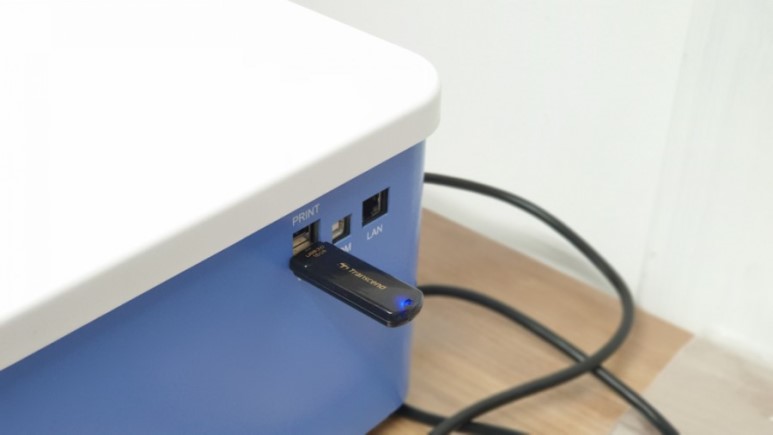

USB port 에 USB를 꼽고 " Ex Report " 를 누르면 data가 USB로 저장이 됩니다.
저장할 데이터를 선택하여 Export를 누르면.....

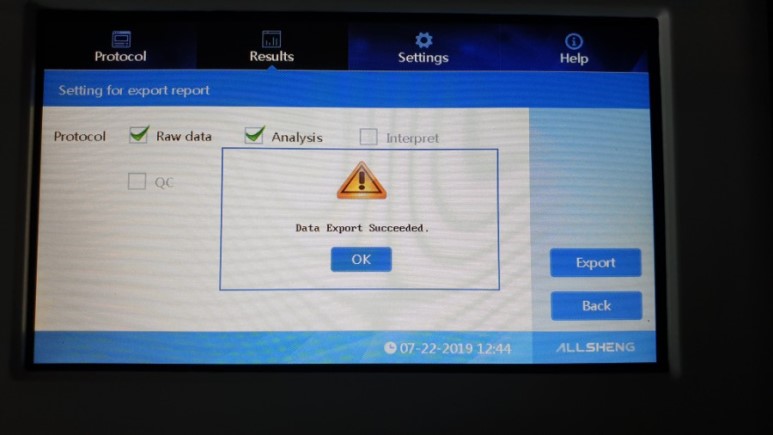

데이터 이동완료가 되면 나오는 창입니다.

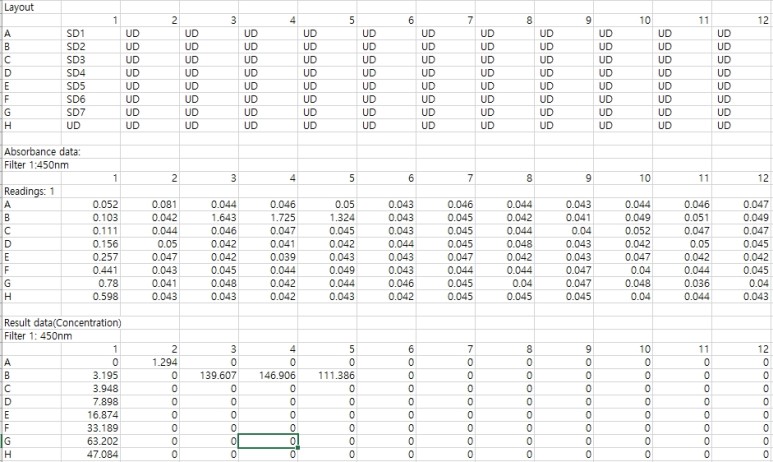

컴퓨터에서 Data를 확인하시면 위의 엑셀파일로 확인이 가능합니다.
전송된 Data를 활용하여 여러가지 작업을 진행하시면 됩니다.
Optical Filter 는 총8개까지 넣을 수 있습니다.
AMR-100 제품을 구입하시면, 기본적으로 405nm, 450nm, 492nm, 630nm 이렇게 4개는 기본으로 장착되어서 판매가 되고 있습니다.
추가로 4개를 옵션으로 구매하여 더 넣을 수 있습니다.
Opitcal Filter 의 종류는 ??
AMR-100 제품은 현재 다양한 연구소에서 판매 설치가 되었습니다.
자체적으로 모든 기능을 보유하고 있어서 편리하게 사용이 가능한 AMR-100
모델은 가성비가 좋고 A/S 도 2년간 무상으로 수리를 진행드리고 있습니다.
수리를 진행하는 동안 백업장비를 제공드리고 있어서 실험에 불편함이 없도록
제공드리고 있습니다.
데모를 원하시거나 견적 문의가 필요하시면
아래의 연락처나 이메일로 문의를 주시면 빠르고 친절하게 답변드리겠습니다.
감사합니다 !!
