안녕하세요.
바이오앤드 입니다.
Microplate 를 이용해서 흡광을 측정하는데
형광 및 발광 까지 측정을 할 수 있는
멀티모드 마이크로플레이트 리더기를
소개 드리겠습니다.
Multi mode Microplate Reader
모델 : Feyond-A300
다목적 멀티 리더기
Multi mode 란 ??
Microplate 를 이용하는 실험에서
확인을 위한 Reader 의 기능은
총 3가지로 확인이 가능한 부분을
말합니다.
흡광 (Absorbance)
분광 & 흡광 (UV-Vis Absorbance)
빛을 투과했을 때 빛의 흡수량을
확인하는 방법입니다.
즉, 100% 빛을 쏘았을 때 흡수되는
빛 또는 굴절 되는 빛의 차이를 확인
하는 용도 입니다.
Microplate Reader 에서 가장 많이
사용하는 용도 입니다.
Xenon Flash Lamp 를 이용하여
200nm ~ 1000nm 의 다양한 파장의
측정이 가능하며, Endopoint, Kinetic,
Spectrum 을 통해서 실험에 필요한
방법을 선택하여 측정이 가능합니다.

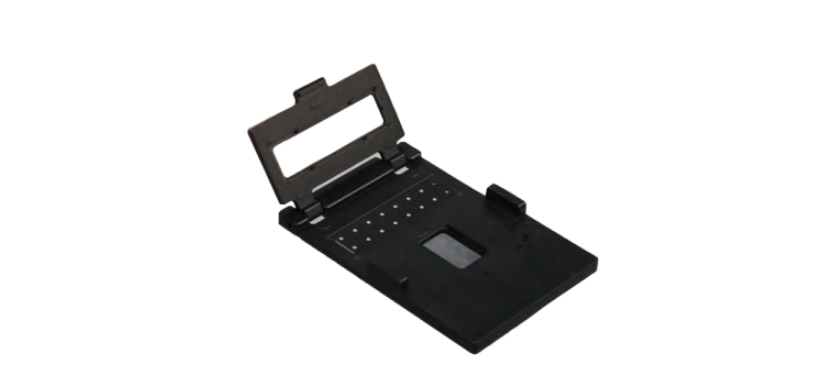

u-NANO micro plate 를 옵션으로
장착을 하면, UV-Vis 를 이용한
NANO Spectrophotometer 처럼
핵산과 단백질의 농도측정이 가능
합니다.
한번에 1~16개의 샘플을 이용하여
측정이 가능하며 2ul ~ 4ul 의 용액
으로 샘플의 농도를 간편히 측정 할
수 있어서 유용합니다.
형광 ( Fluorescence )
형광은 높은 에너지의 분자가 짧은
파장의 빛을 흡수해서 그보다 긴 파장
의 빛을 방출하면서 발광하는 현상입니다.
빛을 받아 들이면 다른 파장의 빛을
발산하는 것을 확인하는 방법으로
특히 형광을 확인하기 위해서는 두가지
의 필터가 필요합니다.
Excitation / Emission
excitation 은 빛을 흡수하는 파장을
의미하며
emission 은 빛을 방출하는 파장을
의미합니다.
형광을 측정하기 위해서는 이 두가지
빛의 흡수와 방출 값을 측정하는
방식입니다.
이렇게 형광측정 뿐만 아니라, 빛의
DNA/RNA quantification assay,
TR-FRET 이 외에도 다양한 실험에
이용이 가능합니다.
발광 ( Luminescence )
자체적으로 빛을 내뿜는 것을 감지하는
것을 의미합니다.
전이에 의해 흡수된 에너지를 빛 형태로
방출하면서 원래의 평형 상태로 되돌아가는
물리적 현상을 발광이라고 하는데,
발광하는 빛을 확인하여 측정하고 PMT
(광전자증폭관)을 이용하여 매우 정확한
결과값 확인이 가능합니다.
Multi mode Microplate Reader 는
이 세가지 기능을 모두 포함하고 있는
All in One 제품으로
다목적 멀티리더기 입니다.
Feyond-A300
모든 작동은 자체 터치스크린 화면을
이용하여 작동이 가능합니다.
만일,컴퓨터로 사용하는 것이 필요하다면
프로그램도 같이 제공을 드리기 때문에
컴퓨터로 사용도 가능합니다.
Read IT software 프로그램을 무상으로
제공드리고 있어서 직접 혹은 컴퓨터로
둘 다 사용이 가능합니다.
제품의 모든 Control 은 터치스크린을
기반으로 작동을 하고 있습니다.
컴퓨터 마우스도 연결하여 사용이 가능하며
터치가 불편하면 마우스 연결도 가능합니다.
하지만, 바로 바로 터치를 통해서 사용하시는
분들이 더 많습니다.
만약 데이터를 컴퓨터로 확인하고 싶다면 ??
USB 를 이용하여 데이터 EXPORT 기능을
이용하시면 데이터를 컴퓨터로 옮겨서
데이터 활용이 가능합니다.
우선 Fluorescence ( 형광모드 )에 대하여
설명을 드리면....
형광의 아까 말씀드린데로
excitation 흡수 / emission 방출
측정 파장이 정해져 있기 때문에
지정 필터를 사용해야 합니다.
기본적으로 3개의 filter 를 제공드립니다.
EX : 470nm / EM : 525nm
EX : 523nm / EM : 564nm
EX : 624nm / EM : 692nm
기본으로 제공되는 filter 의 경우에는
실험실에서 가장 많이 사용되는 파장을
기본 제공으로 드리고 있습니다.
470nm : 파란색
523nm : 녹색
624nm : 빨간색
세가지 파장대의 빛을 이용하여
Detection 하는 경우 별도의 filter 를
추가 구매 없이 바로 사용이 가능합니다.
만약 다른 filter 를 사용하신다면 ?
옵션으로 구매가 가능합니다.
이 때는 filter 의 파장에 대한 저장이
가능하도록 기능이 별도로 설정이
되어 있습니다.
( 단, 사전 문의를 주셔야만 사용가능 여부
확인을 해드릴 수 있습니다 )
Filter 의 경우에는 이렇게 2개의
filter 가 장착이 되어 있어서 쉽게 탈부착
으로 사용이 가능합니다.
위의 공간에 넣고 빼는 방식으로 쉽게
filter 교체가 가능하고 추가 필터도 쉽게
넣고 뺄 수 있어서 형광 측정도 가능합니다.
측정모드의 선택
ABS : 흡광
FL : 형광
LUM : 발광
원하시는 모드를 선택하여 측정이 가능하고
흡광의 선택은 측정방법이 3가지로 분류됩니다.
1. Endopoint : 단일 파장 측정 (4개까지 지정)
2. Kinetics : 시간별 반응률로 패턴변화 확인가능
3. Spectrum : 지정된 파장 범위의 파장 측정이 가능
측정하고자 하는 설정의 준비가 끝나면...
plate 를 넣고 측정을 하면 됩니다.
측정 할 수 있는 plate 의 종류는...
384well plate
96well plate
모두 가능합니다.
단, 전 사진에서 보시는 바와 같이
선택만 해주시면 plate layout 이
96 혹은 384 로 표시가 됩니다.
기본적으로 측정된 Layout 의 경우는
화면에 전체 측정 data 를 확인 할 수
있습니다.
Raw Data
Analysis Data
Data 의 경우에는 두가지로 확인이
가능합니다.
Raw Data 란 ??
분석된 값.... 즉, standard curve 에 대입된
원하는 농도 값을 표시합니다.
Standard 의 경우에는 총 20개 이상 선택이
가능하며, Linear, 4PL 등 다양한 형태의
Curve Fitting 이 제공 가능하기 때문에
다양한 함수적 표현의 적용도 가능합니다.
한마디로....
Feyond-A300 은 분석프로그램이 별도로
필요 없이 제품 자체에 분석프로그램이
내장되어 있어서, 만약 Standard 를 지정하고
분석값이 나오는 과정을 타사의 경우에는
별도의 프로그램을 구입해야 하지만
Feyond-A300 은 그럴 필요가 없으며
추가로 컴퓨터와 연동을 원하시면
PC로 작업이 가능하도록 소프트웨어프로그램
도 무상으로 제공드리고 있습니다.

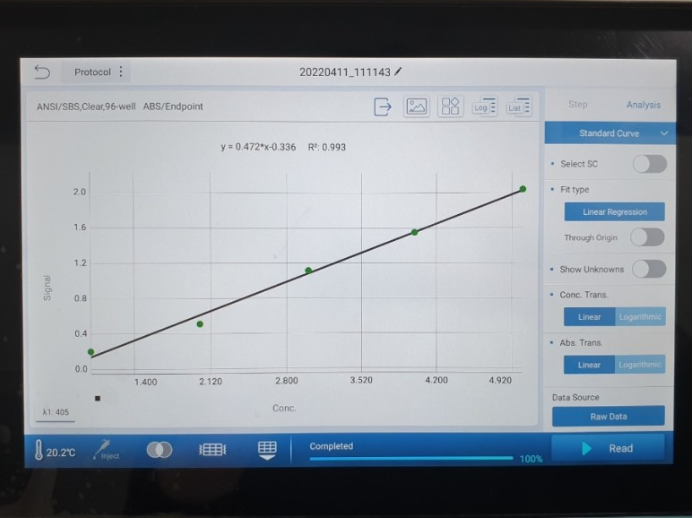

Curve fitting : Linear
시료의 Standard 의 종류에 따라서
4PL 도 fitting 이 가능합니다.
Raw Data 와 Analysis Data 차이란 ?
두가지 데이터를 확인하기 위해서는
그냥 선택만 하시면 쉽게 데이터 값이
변경이 되어 바로 확인이 가능합니다.
Analysis Data 의 값은 측정된 Raw Data 와
Plate Layout 지정에 따라서 달라지기 때문에
측정 이후에도 Layout 은 언제든지 변경
할 수 있습니다.
단, Raw Data 는 Data 의 신뢰성에 기초로
하기 때문에 변경을 할 수 없습니다.
Feyond-A300 의 또다른 기능 !!
바로 dsDNA / ssDNA
측, 핵산 측정이 가능합니다.
위에서 언급드렸듯이 발광, 형광, 흡광
모두 측정이 가능하고, 추가로 u-NANO plate
를 장착하면 핵산 농도 측정이 260nm 파장
영역에서 측정을 진행 할 수 있습니다.
결국, Feyond-A300 을 보유한다면
형광, 흡광, 발광 및 핵산 측정까지
웬만한 실험적인 다양한 스케일에
접목이 가능합니다.
Feyond-A300 제품이
200nm ~ 1000nm 까지 측정이 이루어지기
때문에 핵산 농도 뿐만 아니라 Yeast 등...
다양한 샘플 농도 측정도 쉽게 측정을
할 수 있습니다.
하지만, 기존 plate 에 직접 시료를 넣고
측정하는 방법은 0 ~4.0 Abs 로 흡광값만
나오기 때문에 농도의 계산은 어렵습니다.
Feyond-A300 은 이러한 과정이 필요가 없이
16개의 샘플에서 하나만 Blank 를 걸어 준다면
1blank + 15samples
이렇게 한번에 15개의 샘플 농도를 측정이
가능하기 때문에 실험이 매우 편리 해 집니다.
Feyond-A300
Multi mode Microplate Reader
기능도 다양하고 실험실에서 필욯한
다양한 측정도 모두 가능한
다목적 멀티 리더기
본 제품에 대한 데모나 견적을 원하시면
아래의 연락처 혹은 이메일로 문의를
주시면 빠르게 답변드리겠습니다.
감사합니다.
