안녕하세요.
바이오앤드 입니다.

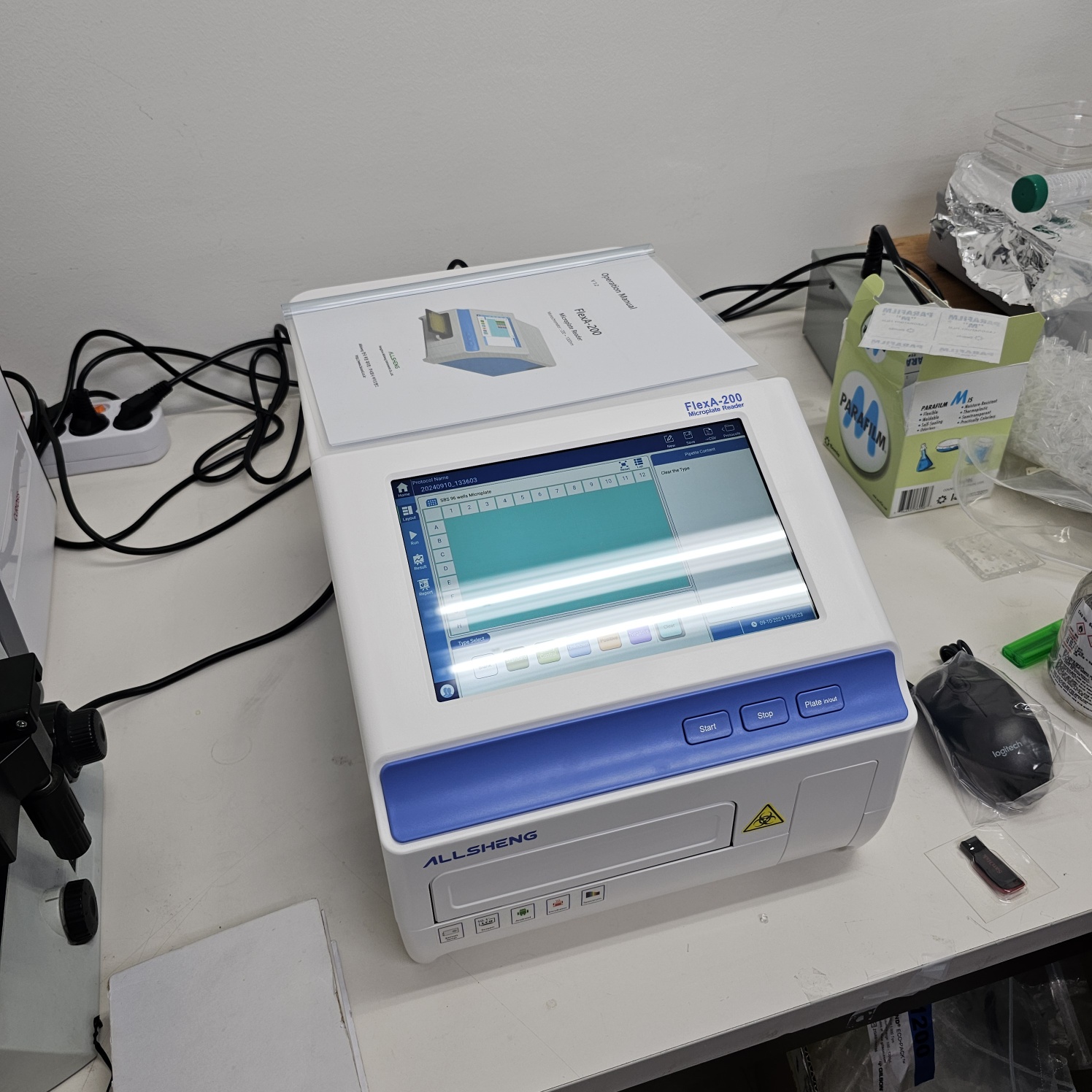

최근에 " 동국대학교 의공학과 " 실험실에
납품 설치를 진행한 monochrome 타입의
풀파장 Microplate Reader 제품에 대하여
소개를 잠시 드리겠습니다.

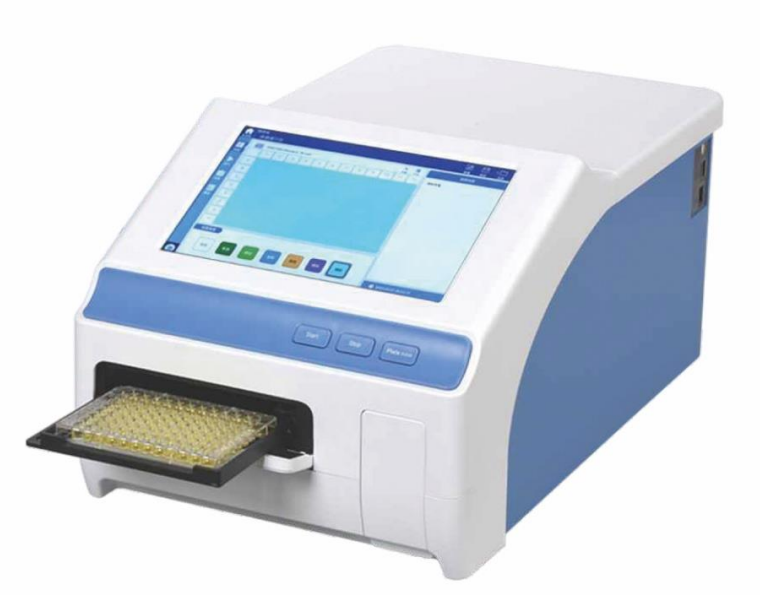

Microplate Reader

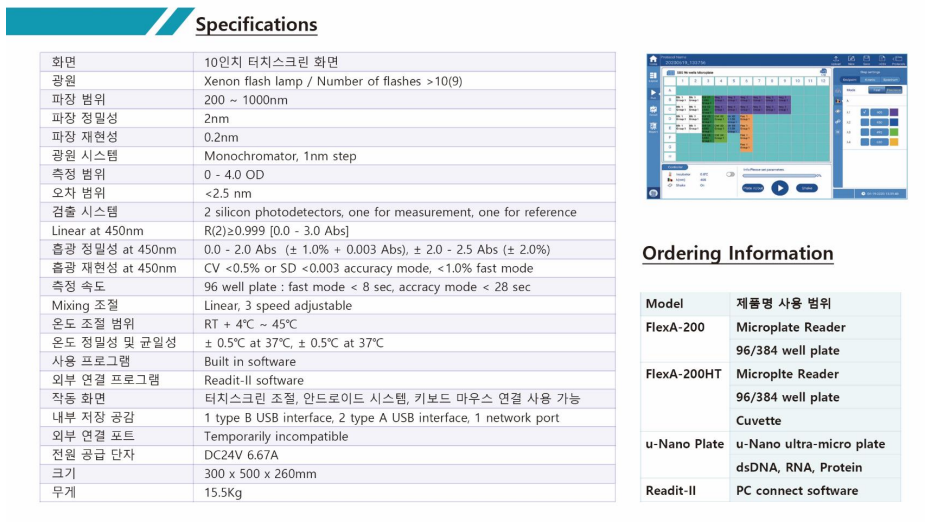

모델 : FlexA-200
풀파장 monochrome 방식
흡광리더기
FlexA-200 리더기는
200nm ~ 1000nm 파장구간 안에서
측정이 자유롭게 가능한 monochrome
방식의 Microplate Reader 제품입니다.
Full wavelength (monochrome) 방식이랑 ??
기존 특정 파장만을 흡광하여 선택적으로
파장값을 읽도록 제공이 되어지는 Filter 를
제품에 넣지 않고 200nm 에서 1000nm 파장
범위까지 모든 흡광 값을 선택적으로 지정하여
흡광값을 측정하는 풀파장 리더기 방식을
말합니다.
넓은 파장 대역으로 측정이 가능한 이유는 ??
monochrome 방식으로 Xenon flash lamp 를
사용하기 때문입니다.
Xenone flash lamp 는 태양광과 가장 유사한
파장을 발광이 가능하기 때문에 lamp 로
다양한 파장대역의 빛의 조사가 가능합니다.
추가로 200nm ~ 1000nm 파장대역을 측정
가능한 detector 를 사용하는 모든 파장대역을
안정적으로 측정이 가능하도록 설계가 된
제품이라고 보시면 됩니다.
Flex A-200 의 사용 강점은 ??
PC 컴퓨터가 없어도 분석프로그램이
자체적으로 내장이 되어 있어서 편리하게
사용이 가능하며, PC를 이용하고 싶으면
Read IT-II 프로그램을 통해서 사용도 가능
합니다.
결론적으로, PC를 사용해도 무방하고
또 PC가 없이도 사용하는데 전혀 불편한
부분이 없다는 것 입니다.
결과값은 바로 USB 를 통해서 엑셀, CSV,PDF,
TXT 파일 등으로 선택하여 저장이 가능하며
다양한 문서를 지원하기 때문에 데이터 추출에
매우 유리합니다.
두가지 측정 모드 (96wells vs 384wells)
Flex A-200 은 96wells 과 384 wells 두가지
측정이 가능하며 인큐베이션 기능과 Shaking
기능이 있습니다.
10인치 터치스크린
아래 그림에서 보시는 바와 같이 큰 스크린을
통해서 컴퓨터 없이 바로 사용이 가능한 장점이
있습니다.
Blank, Standard, Unknown, Positive Control,
Negative Control 등 설정이 가능합니다.
Layout 설정은 위의 그림과 같이 모두
개별적으로 설정이 가능하며
Standard 와 Unknown data 의 경우에는
replicates 를 통해서 여러 wells 을 하나로
인식하여 평균값을 산출이 가능하도록 되어
있습니다.
96well microplate
384well microplate
사용하는 plate 의 경우에는 96wells/384wells
을 설정하여 측정이 가능합니다.
컴퓨터 없이도 사용이 가능하기 때문에
가장 간편한 사용이 Flex A-200 의 큰 장점이
라고 할 수 있습니다.

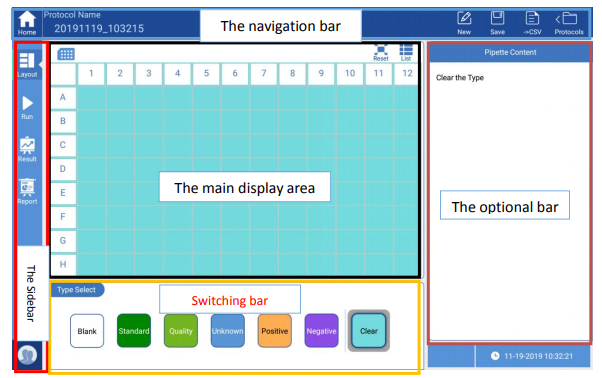

모든 과정을 한 페이지에 있는 Nevigation Bar를
통해서 바로 바로 설정이 가능하기 때문에
사용에 있어서 매우 편리합니다.

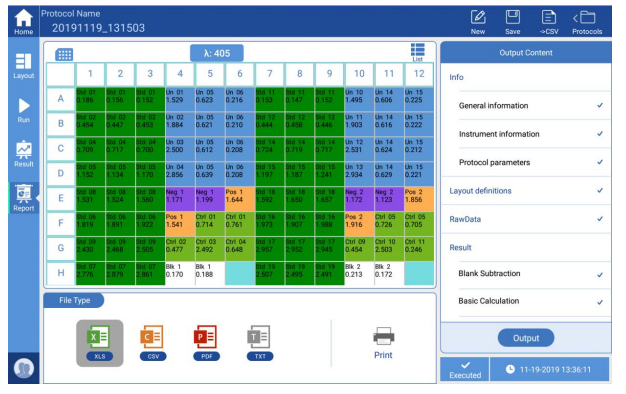

Layout 설정 및 data 확인, data 추출 등 모두
편리하게 사용이 가능하며, data 를 USB 를
활용해서 xls, csv, pdf, txt 확장자로 선택하여
추출이 가능합니다.
PC 에서 Control 도 가능한가요 ??
Flex A -200 은 PC 컴퓨터에서도 사용이
가능합니다.
ReadIT-II 자체 프로그램이 있습니다.
그래서 컴퓨터에 전용 프로그램을 깔고
사용이 가능합니다.
하지만, Reader 기 본체에 내장이 되어
있는 자체 소프트웨어가 동일하기 때문에
컴퓨터 없이 본체를 편리하게 그냥 사용하시는
분들이 더 많이 계십니다.
Standard 설정의 경우에는 최대 30개 이상
설정이 가능합니다.
다양한 Standardn 에 맞춰 Curve 를 형성합니다.
Linear fitting
4 Parameters
Quadrafic polynomial
Cubic Polynomial
Quartic Polynomial
Point-to-point
Cubic spline
Log/Log
다양한 패턴의 Standard Curve 를 형성하여
Data 분석에 이용이 가능합니다.
기본적으로 이는 Layout 설정에 따라서
Standard 대입된 값으로 분석값으로 확인이
가능합니다.
분석된 analysis data 의 경우에는 layout 의
설정에 따라서 변경이 되기 때문에 layout d이
변경된다면 결과값도 변경이 된다고 보시면 됩니다.
하지만, Raw Data 즉 absorbance data 같은
측정 기본 값은 Layout 이 변경이 된다고 해도
변경이 되지 않습니다.
측정이 된 이후에도 layout 은 변경이 가능하기
때문에 설정의 경우에는 측정 이후에도 언제든지
수정하여 결과 확인이 가능한 장점이 있습니다.

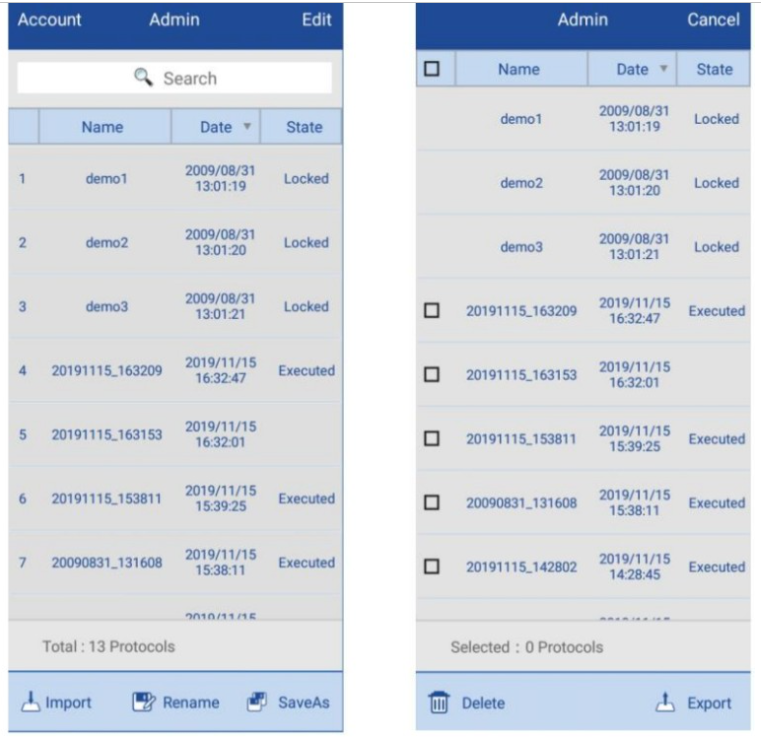

사용된 모든 Data 의 경우에는
위의 그림과 같이 저장이 되고
측정이후에도 언제든지 확인이 가능하도록
되어 있습니다.
Protocol 의 설정 및 측정 data 는 현재시간을
기준으로 저장이 됩니다.
하지만, rename 을 통해서 관리가 가능한
이름으로 변경이자유로우며, Save as 를 통해서
내용의 Copy 도 가능합니다.
모든 기능은 저장이 되기 때문에 data 의 활용이
매우 편리하게 사용이 가능합니다.
State 란에 executed 의 경우에는 Protocol 상의
측정 data 가 있는지 없는지 유무를 확인 할 수 있는
것으로 보시면 됩니다.
동일한 이름으로 저장이 안되기 때문에 파일명 설정을
어떻게 진행 할 지 계획만 잡고 사용하신다면
여러 data를 체계적으로 관리가 가능합니다.
Log In System
기기의 특성상 개인용으로 사용하는 경우는
거의 드물기 때문에 자신의 ID를 이용하여
개별적 사용도 가능합니다.

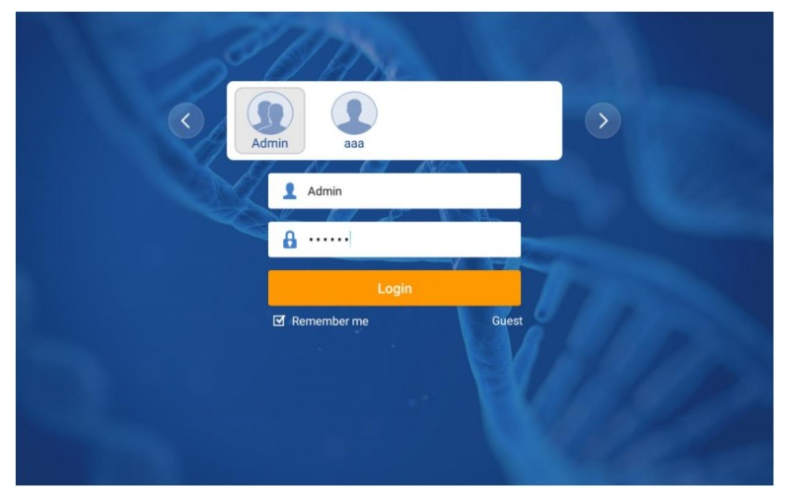

Flex A-200 의 첫화면 입니다.
사용자의 계정을 미리 설정하여
나만의 실험 Data를 체계적으로 관리가
가능합니다.
Admin 의 경우에는 모든 계정을 관리가
가능하기 때문에 편리하게 개인 설정으로
사용이 가능합니다.
또 다른 Flex A-200 의 장점이 있나요 ??

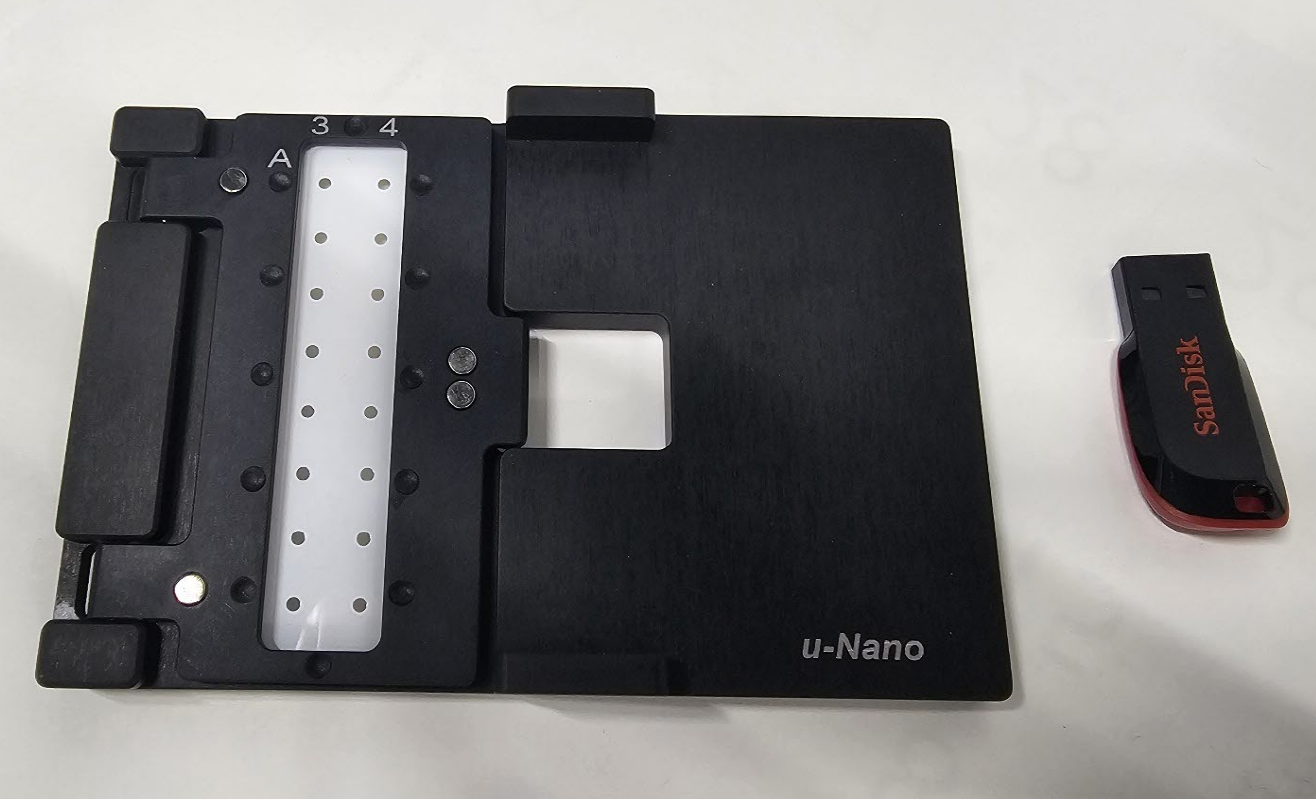

바로 u-NANO plate 를 구입하면 핵산농도
측정이 가능한 장점이 있습니다.
u-NANO plate 사용을 위해서는
1. u-NANO plate 를 추가로 구매한다 (핵산농도측정)
2. Flex A-200 제품을 업그레이드 한다
(업그레이드 소프트웨어 USB로 제공 합니다)
3. 독립된 u-NANO plate 측정 아이콘이 형성됩니다.
4. 2~4μl을 이용하여 총 16개의 샘플을 동시에
측정이 가능합니다. (단, 1개 이상은 Blank 처리)
이렇게 풀파장 영역에서 편리하게
측정을 할 수 있고 u-NANO plate를
추가로 장착하면 핵산 농도 까지 측정이
가능하여 별도의 NANO Spectrophotometer의
기능까지 선택 사용이 가능합니다.
제품에 대하여 추가로 궁금하시거나
데모를 원하시면 아래의 연락처 혹은 이메일로
문의를 주시면 빠르게 답변드리겠습니다.
감사합니다.
