안녕하세요.
언제나 최신 제품을 소개드리고
있는 바이오앤드 입니다 !!

다양한 세포들의 생장과 관련하여
세포의 수를 측정하는 과정은
반드시 필요한 부분입니다.

광학현미경을 사용했던 기존 제품들보다
디지털현미경을 이용하여 염색없이도
세포에 영향을 주지 않고 바로 바로 정확하고
정교하게 세포 수를 측정하는 셀카운터를
지금 소개 해 드리겠습니다.

최근 " 부산대학교 약학과 " 실험실에
납품 설치를 진행한 휴대하기 간편한
디지털현미경이 탑재가 되고 염색까지
않해도 되는 편리하고 정확한 세포개수기
즉, Cell Counter 를 만나 보시겠습니다 !!

부산대 약학과 실험실에 납품 설치를 진행한 R-300 납품설치 사진모습



fluidlab R-300
Portable Cell Counter

휴대용 디지털셀카운터
Cell Counter & Spectrometer
원산지 : 독일  (avajo 사)

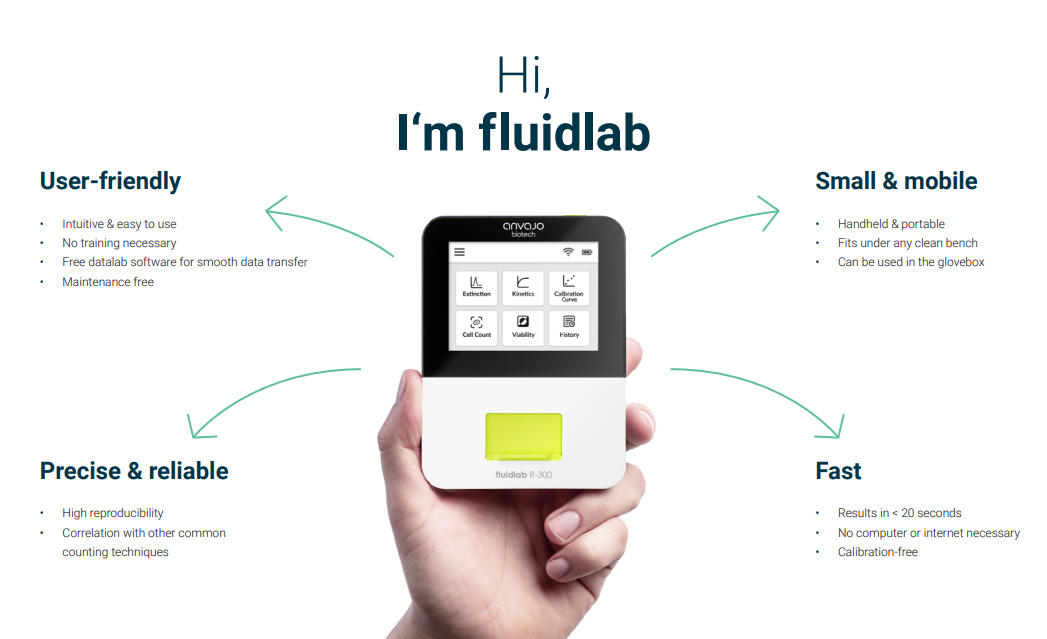

손에 쏙들어가서 휴대하기 편리한 Cell Counter (fluidlab R-300)

fluidlab R-300 은
손바닥 안에서 손쉽게 바로 작동을 하는
휴대하기 편리한 사이즈 입니다.
별도의 염색과정 (예, Trypan Blue) 염색시약을
사용하지 않아도 세포들을 디지털현미경으로
완벽하게 Cell Counting 이 가능한 혁신적인
제품입니다.

손안에서 바로 측정이 가능한 fluidlab R-300 기능들





Digital Holographic Microscopy 기술이란  ??

(기존기술)

기존의 Cell Counter 는 광학현미경의 2D 이미지를
Auto-Focusing 을 통해서 이미지의 해상도를 높인 후,
이미지를 하나씩 카운팅하는 방식을 채택하고 있습니다.
따라서, Auto-Focusing 에 의존하여 이미지가 잘 나오지
않는 경우는 많은 오차를 보일 수 밖에 없습니다.

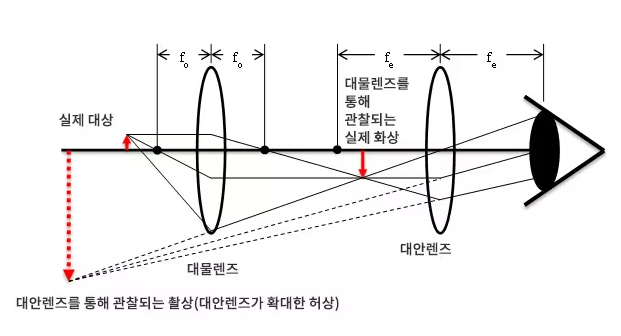

기존 2D 광학현미경 방식의 셀카운터 원리



이러한 광학현미경은 확인하고자 하는 표본의
빛을 흡수해서 렌즈를 이용하여 2D 이미지를
생성하게 됩니다.

많은 생물학적 샘플의 경우에는 무색으로 빛을
흡수하는 양이 매우 적기 때문에 구별이 쉽게
잘 되지 않는 경향이 있습니다.

그래서 광학 현미경으로 관찰을 할 때는
세포의 염색과정이 반드시 필요합니다.
왼쪽 사진은 구별이 쉽지 않은 투명도를 보이며
오른쪽 사진은 염색이 되어 있는 세포들의 모습입니다.

염색이 되어진 세포들을 Auto-Focusing 과정을
거쳐야 비로서 세포수를 측정 할 수 있는 물리적인
한계가 있습니다.

반면에...

(현재 최신기술)
fluidlab R-300 제품은 디지털홀로그램 현미경 기술을
탑재하여 DHM (Digital Holgraphic Microscopy) 기술의
3D로 입체 공간 내에 존재하는 모든 세포들을
거의 하나도 놓치지 않고 완벽하게 측정을 해낼 수 있는
최신 기술입니다.

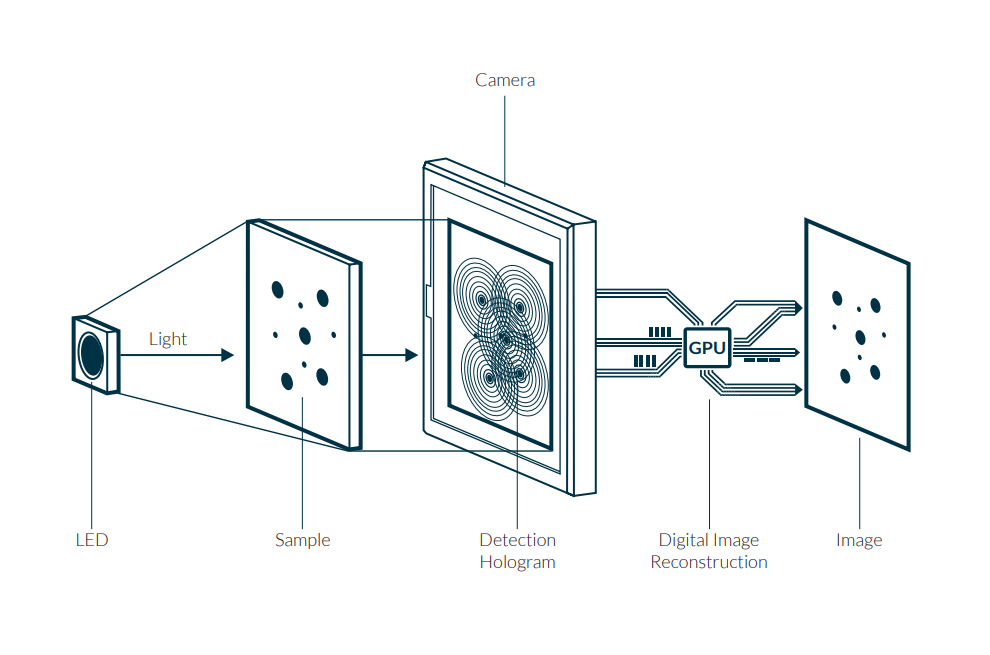

3D Digital Holographic Microscopy 기술이 탑재된 fluidlab R-300 의 원리구조



fluidlab R-300 은 렌즈를 사용하지 않고
Digital Holographic Microscopy 를 탑재하여
샘플의 굴절율 및 반사율을 이용하여 이미지가

생성이 되기 때문에 밫에 투영되는 세포의 생물학적
구조를 만들 수 있게 됩니다.



빛의 굴절율에 따른 세포막의 구조 및 세포질의
구성 양의 차이로 인하여 세포의 상태를 보다
자세히 확인 할 수 있고, DHM 기술로 세포 주변에
가상의 세포군집이 생겨도 정확하게 세포의 주변으로
링을 만들어 줘서 만들어진 링을 모두 카운팅하는
원리기 때문에 별도의 염색없이도 세포를 정확한
구조를 수집, 분리, 카운팅이 가능한 것입니다.



디지털 홀로그램 링을 세포주변으로 만들어서 정확한 수집,분석,분류를 자동으로 데이터 처리할 수 있는 DHM기술이 탑재된 fluidlab R-300



fluidlab R-300 은 세포주변에 가상의 홀로그램을 입혀서 카운팅하는 신개념 방식의 Cell Counter 입니다.



Viability 생존율 결정을 위한 홀로그램 링을 구현하는 기술 원리





fluidlab R-300 은 굴절율의 차이로
생성된 이미지를 이용하여 세포의 형택를
확인 할 수 있으며, 이를 기반으로 이미지 내의
모든 세포를 감지하고 카운팅 되도록 정교한
알고리즘의 DHM 센서를 탑재하였습니다.





질문1 )

어떻게 세포를 놓치지 않고 카운팅이 가능할까요 ??

LED 광원을 쏘아서



죽은 세포들은 membrane에서 빛을 반사하게 되고



정상세포는 그대로 빛이 투영이 되어



센서로 한대 모여서 수집,분류,분석하는 과정의 알고리즘을 통해서 완벽한 결과값을 도출합니다.





fluidlab R-300 은
이러한 일련의 기술을 통해서
Live Cell 과 Dead Cell 을 구분하고
두가지로 구분된 값은 알고리즘을 거쳐
각각의 수와 생존율의 비율로 결정이 되며

완벽한 결과값을 도출 할 수 있습니다.

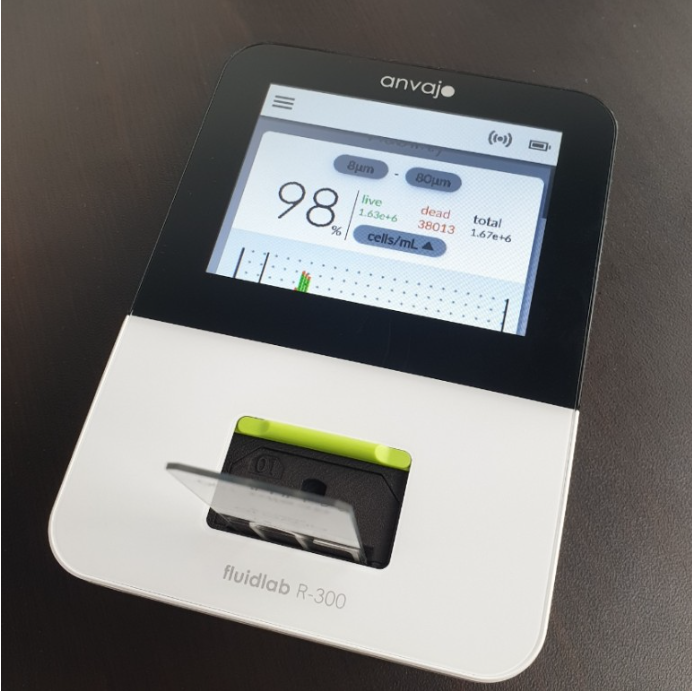

fluidlab R-300 의 측정 결과값 표시참



Viability 측정 결과값을 보여주는 fluidlab R-300 사진 모습











질문2)

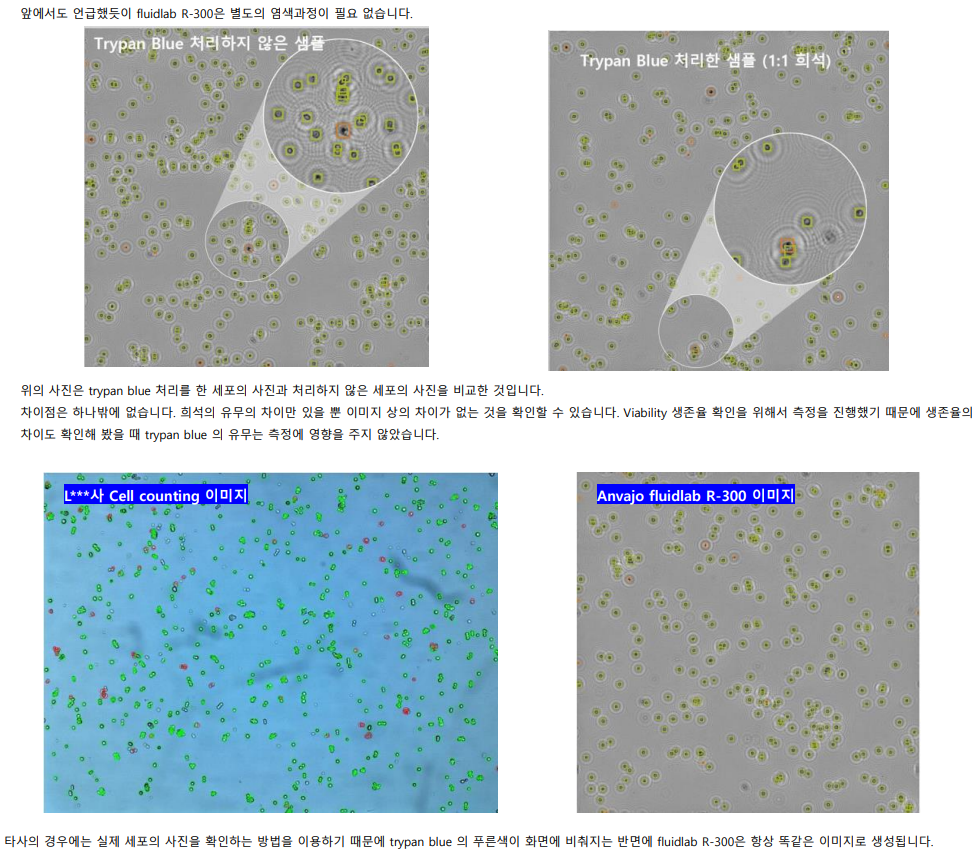

염색없이 정말 측정이 잘되나요 ??



네, 맞습니다.
fluidlab R-300 은 Trypan Blue 염색이 필요가 없습니다.



그리고 모든 fluidlab R-300 안에 이미지는
Datalab 프로그램을 통해서 컴퓨터로 보다
상세하고 확인 및 저장 편집이 가능합니다.



아래는 직접 fluidlab R-300 으로 영상 이미지를
찍은 세포 사진입니다.

Live Cell 은 녹색으로 표시가 되며, Dead Cell 은 주황색으로 표시가 됩니다.









질문3)
실제로 측정한 사례를 보여 주실 수 있나요 ??



fluidlab R-300 의 Viability 측정사례

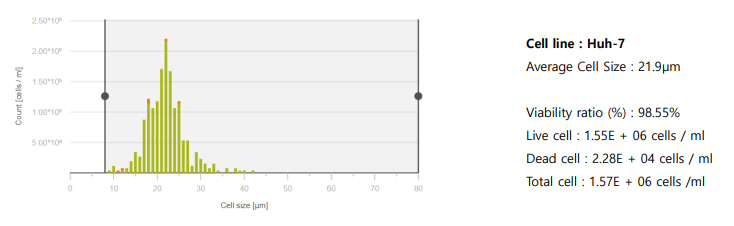

(사례1) Huh7 Cell Line

Huh-7 이미지 사진













(사례2) SH Cell Line

SH Cell Line 이미지 사진









(사례3)  Yeast 효모세포

Yeast 효모사진 이미지









그렇다면,
한마디로 fluidlab R-300 의 장점은 ??



(1) 들고 다니기 정말 편리하다

휴대하기 좋은 작은 사이즈라서
들고 다니면서 배양된 세포를 크린벤치에서
염색없이 바로 측정이 가능합니다 !!

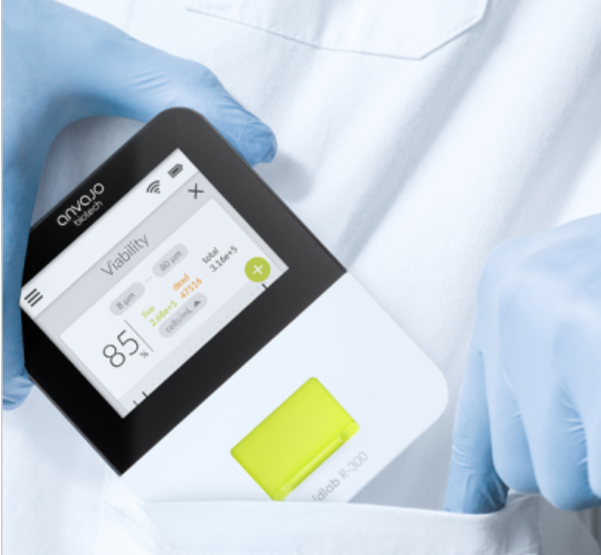

실험가운에 넣고 다니기 좋은 fluidlab R-300





(2) 디지털현미경이 탑재가 되어서 실수 없이
     완벽한 세포의 측정이 가능합니다.!!















(3) 측정이 정말 빠르다 !!
염색없이 바로 바로 측정을 하니까
너무 빠르고 정확합니다.

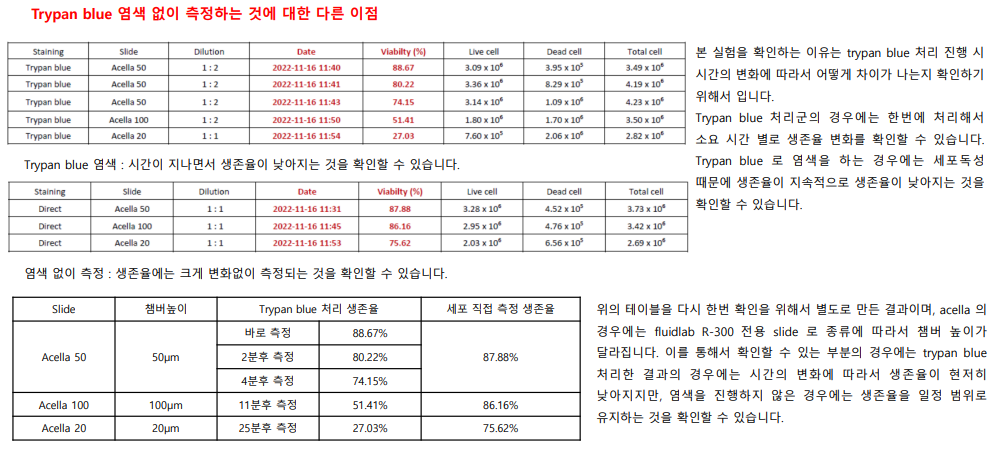

Trypan Blue 는 세포에 염색을 주는
염색과정이 반드시 팔요한 염색시약 입니다.



이 시약은 시간이 지나면 세포가 독성에
노출이 되어서 세포의 생존율까지 영향을
줄 수 밖에 없습니다.
따라서 2D를 이용한 모든 셀카운터는
예외없이 모두 염색과정을 거쳐야 됩니다.

하지만, fluidlab R-300은 염색없이도 바로 측정이
가능하기 때문에 장소에 구애를 받지 않고 샘플만
준비가 되었다면...

바로 바로 측정이 가능합니다.

Ex)  30개의 샘플이 준비가 되었다면
기존2D 셀카운터 : 약 1시간 소요
fluidlab R-300 : 10분 이내

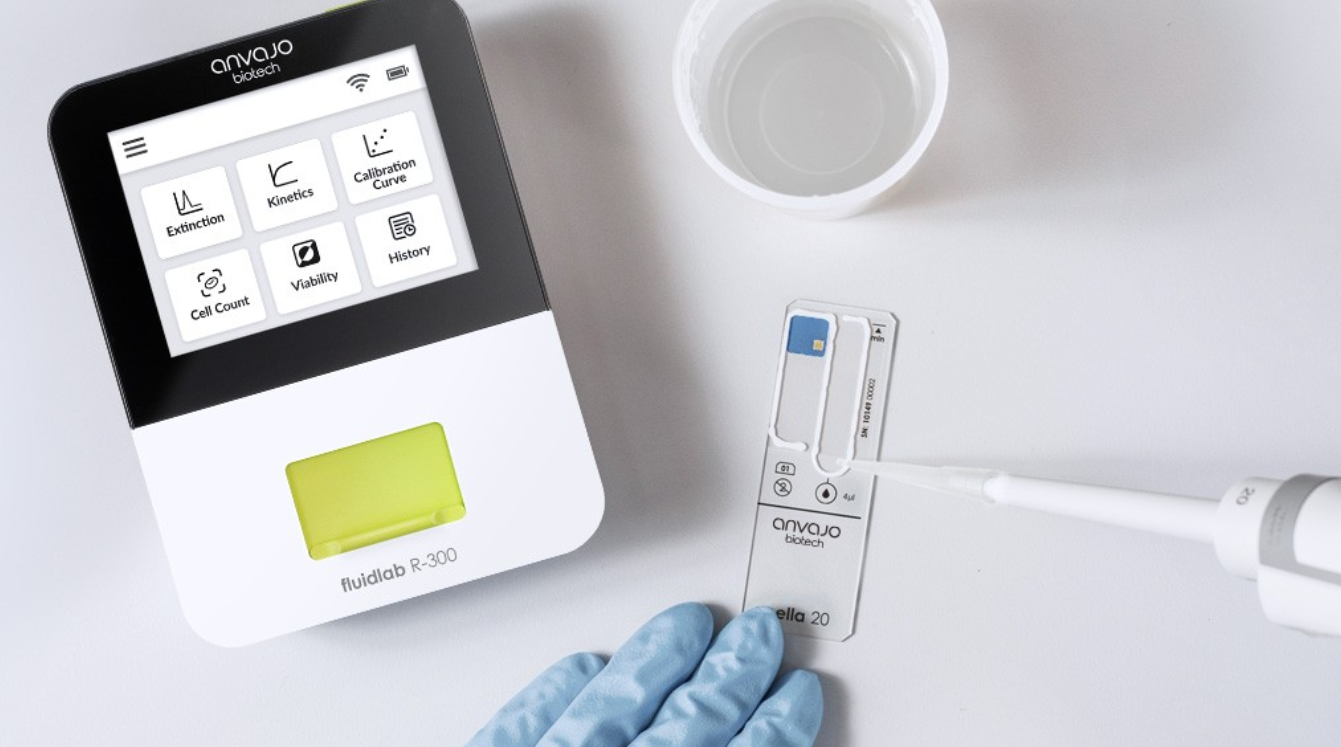

샘플만 준비가 되면 바로 슬라이드에 분주



슬라이드만 꼽아주고 측정을 누르면





결과값이 바로 나옵니다





보관케이스에 담겨서 판매가 되고 있는 fluidlab R-300



그리고 마지막 기능은  ??

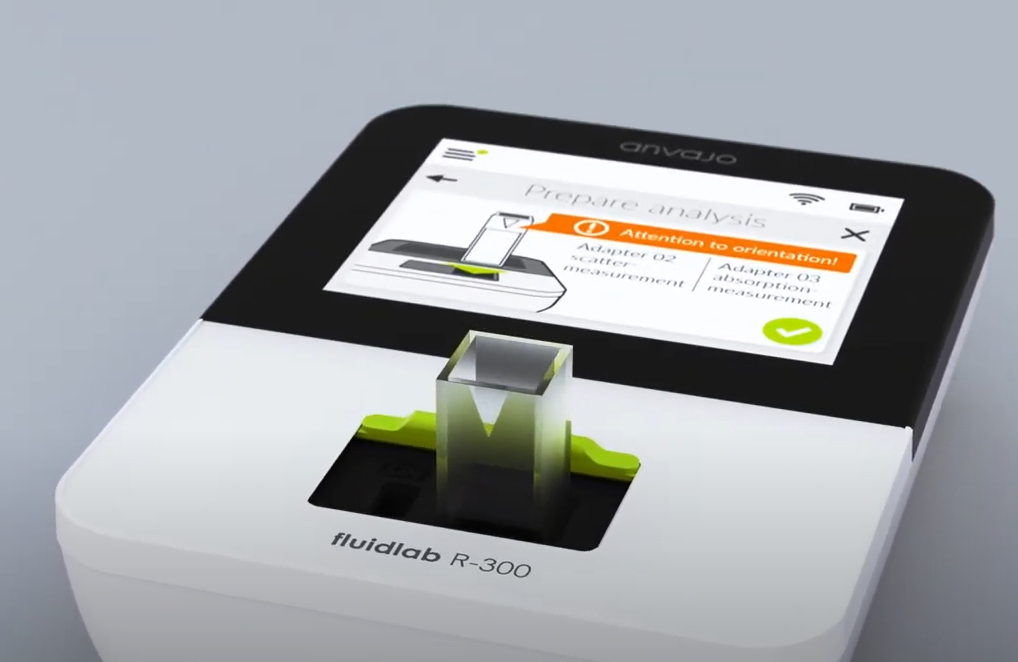

아답터를 교체하면 큐벳으로 사용이 가능하여 Spectrometer 측정이 가능



아답터를 교체하여 큐벳을 사용 할 수 있는
Spectrometer 측정이 가능합니다. !!

2024 KOREA LAB 전시회 fluidlab R-300 부스 사진모습



이상 fluidlab R-300 에 대하여
소개를 드렸습니다.



본 제품에 대한 데모를 원하시거나
견적이 필요하시면, 아래의 연락처
혹은 이메딜로 문의를 주시면 빠르게
답변드리겠습니다 !!

감사합니다.
