자동 플레이트 실러
Automated Plate Heat Sealer
SealBio-1
■ 실험실에 사용되는 다양한 Plate 의 용도
(1) Microplate : 사용별로 구분이 되어 일반적으로6well / 12well / 48well / 96well / 384well, 1ml Deepwell, 2ml Deepwell,
PCR Plate 등 다양한 volume 으로 Plate가 사용됩니다.
(2) 이 중에서 가장 많이 사용 되는 용도의 Plate 는 Cell Culture (세포배양), Incubation (배양), Storage (보관) 등의 용도로
사용이 됩니다.
(3) 이렇게 다양한 Plate 는 용도에 따라 다르지만, 특히 보관이나 장기 저장을 할 경우에 접착식 Sealing Tape 를 사용하는 곳이
대부분입니다. 생상자의 경우는, 시약 키트로 상품을 만들어도 용액이 세지 않도록 철저하게 Sealing 되어서 오래 보관이
되야 하기 때문에 많은 수의 Plate들을 빠르고 완벽하게 되도록 일련의 과정이 필요한 부분이 있습니다.
■ 안전한 Plate 샘플의 보관법
(1) 세포 배양은 생명과학 및 바이오 연구 분야에서 빠질 수 없는 중요한 부분으로 세포의 생존과 관련된 다양한 장비 및 소모품이
필수적입니다.

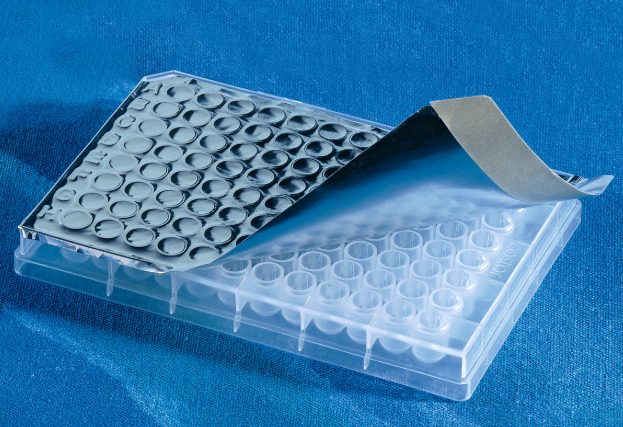

(2) 세포배양 실링 필름과 실링 테이프는 Plate 상부를 밀봉하여 외부 오염원을 차단하고 용액 샘플의 증발을 막아주고 투명하고
기체 투과성이 조절되는 필름으로 세포가 잘 자랄 수 있는 환경까지 유지 시켜줍니다.
■ 세포 배앙용 실링 필름의 조건
(1) High Clearance (높은 투명도) : 현미경 관찰 시 방해가 없어야 하며, 투과율도 높은 재질로 구성되어야 유리합니다.
(2) Proper Adhesion (적절한 점착력) : 너무 강하게 붙지 않아야 하며 배양 플레이트에 안정적으로 부착이 되어 야합니다.
탈부착시 잔여물이 남지 않아야 합니다.
(3) Gas Permeability Control (기체투과율 제어) : CO2 및 O2 의 투과가 일정 수준 유지가 되어야 하며, 과도한 수분
순실 등을 방지해야 함
(4) Chemical Resistance (내약품성) : 에탄올이나 세정제 등에 대한 내성이 있어야 하며, 멸균 공정에서도 변형이 되지
않아야 합니다.
(5) Heat Resistance (열안정성) : 배양기 안의 다양한 환경에서도 변형 없이 성능을 유지해야 합니다.

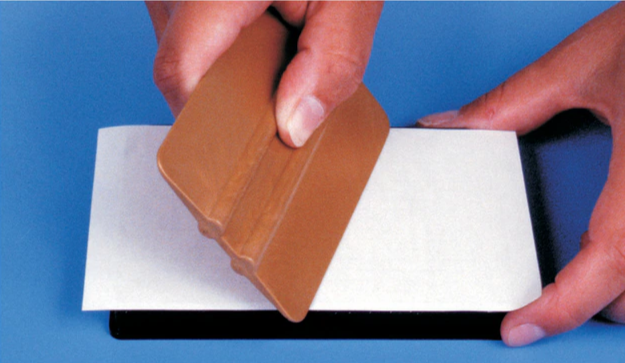

■ 개별 실링 필름의 한계
(1) 작업자마다 붙이는 강도가 다르고 일률적이지 않습니다.
(2) 제품에 따라서 점착력의 강도가 달라지는 불량품이 발생할 가능성이 있습니다.
(3) 질소탱크 (-76℃ 이하) 보관에서 점착성이 떨어져 들뜨거나 개봉이 될 위험성이 높습니다.
(4) 필름 자체의 접착력에 물리적인 한계가 있습니다.
(5) 외부오염이 쉽게 노출되어 Contamination (오염)이 될 가능성이 높습니다.

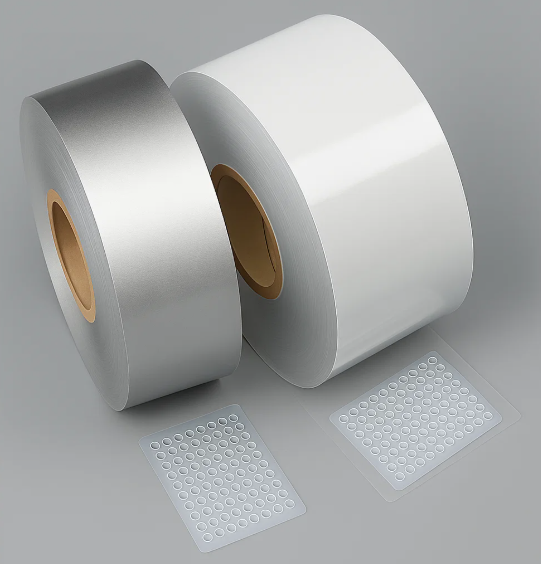

■ Rolling 타입의 Sealing Tape Film 의 장점
(1) 고투명, 고행상도 등 광학 현미경 관찰에서 방해 받지 않은 뛰어난 품질의 투명도를 가집니다.
(2) PET 필름 기반으로 Plate 재질 (PE, PS, PT) 등 다양한 재질에서도 뛰어난 점착력을 가집니다.
(3) 자동화 장비 (SealBio-1) 과 연계하여 필요한 부분만 절취가 가능하여 원천적으로 외부 오염과 섞이지 않습니다.
(4) 뛰어난 청결성과 점착능력으로 개별 Plate Sealing Film 보다 관리 및 원가 절감의 효과가 있습니다.
(5) 자동화 장비에 장착이 되어서 설정만으로 절삭과 절취가 가능하여 장기 보관에 적합 합니다.
(6) 우수한 내화학성 및 멸균 내성으로 Clean Room 에서의 안전한 사용이 가능합니다.
■ SealBio-1 자동플레이트 실러의 특장점
(1) Film 을 낱장으로 하나씩 넣어서 사용하지 않고 자동으로 연속적으로 Rolling Sealing Film 에서 필름을 빠르게 제단하여
커팅 및 밀봉으로 빠르고 정확하게 반복적인 작업 환경에서 안전하게 Sealing 이 가능합니다.
(2) Sealing 작업 소요 시간이 20초 이내로 Plate 하나를 접착시키는 시간을 단축하였습니다.
(3) 터치스크린으로 작동이 되는 인터페이스와 간편한 조작이 가능합니다.
(4) RT ~ 200℃ 까지 온도 조절이 가능하여 다양한 Plate 의 Thermal Melting 조건을 잡는데 매우 유리합니다.
(5) ANSI / SBS standard Plate 모두 사용이 가능하며, 3 ~62mm 다양한 높이의 Plate 들에 사용이 가능합니다.
(6) 온도 조절이 가능하여 Sealing Film 만으로 접착을 시키지 않고 Plate 상부표면을 Heating 으로 살짝 녹여서
Plate Sealing Film 과의 이중 점착 방식으로 완벽하고 안전한 밀봉이 가능하여 장기 보관 시 매우 유리합니다.
(7) 다양한 Rolling Sealing Film 에 호환이 되어 다양한 Plate 의 종류를 빠르고 정확하게 실링합니다.
(8) 정확한 온도 유지와 압착능력으로 자동화 되어 있는 Rolling Sealing Film 을 빠르게 재단, 커팅 그리고 Plate 에
압착시켜 완벽하고 깔끔한 실링을 진행합니다.
■ 전자동 플레이트 실러 ( Automated Plate Heat Sealer )
(1) 작업자의 컨디션에 실링 결과가 달라지는 방식이 아닌, 동일한 압착능력과 동일한 온도 조건으로 자동화 된 실링작업으로
정확한 접착력으로 샘플을 안전하게 보관이 가능합니다.
(2) 호환성이 높고 다양한 Plate 들도 설정 한번으로 반복적인 Plate 실링 작업을 완벽하게 처리합니다.
(3) Plate 상단부를 Thermal Heater 를 통해서 살짝 녹여내어 필름과 같이 접착을 하는 이중접착 방식으로 보다 안전하고
완벽한 최상의 Sealing 결과를 보여 줍니다.
(4) 전자동이라서 실수 없이 어떠한 Plate들도 동일한 결과물을 보여 줍니다.
(5) 물량이 많은 Plate를 실수 없이 완벽하게 전자동으로 Sealing 을 하여 제품 공정에서 더욱 빠르고 효율적으로 관리 및
생산이 가능합니다.
■ 다양한 Plate 의 사용 범위
; 3 ~ 62mm 높이 이내의 모든 Plate 에서 사용이 가능합니다.
- Full Skirted PCR Plate
- Semi Skirted PCR Plate
- Non Skirted PCR Plate
- 1000uL Shallow Well Plate
- 2200uL Deep Well Plate
■ Sealing Film 구성 (추가 구매 품목)
- SEAL-R001 : 610mm x 78mm (Thick : 25μm)
- SEAL-R002 : 610mm x 78mm (Thick : 30μm)
- SEAL-R003 : 610mm x 78mm (Thick : 75μm)

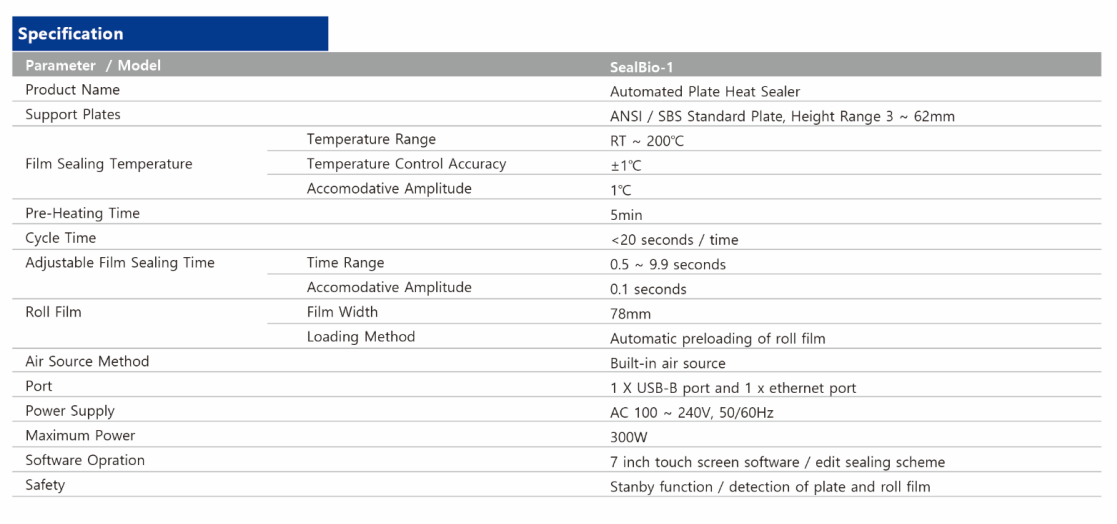

■ SealBio-1 제품 사양 (Specifications)
