[대원제약] Thermo Shaker for microplate / 모델 : MB100-4A , 4plates 수용 납품사진

안녕하세요.

(주) 바이오앤드 입니다.



최근에 '대원제약' 에 납품 설치를 진행드렸던 Plate 전용 Thermo Shaker (4plates 전용) 제품에 대하여 소개를 드립니다 !!









대원제약 MB100-4A 납품사진









Thermo Shaker for microplate / 4plates 수용

모델 : MB100-4A

플레이트 진탕배양기 / 플레이트 쉐이킹인큐베이터







MB100-4A 메인사진





MB100-4A Shaking 모습





MB100-4 제품은 각종 microplates 를 회전과 온도를 조절하여 동시에 인큐베이션과 쉐이킹을 수행이 가능한 제품입니다.





온도조절 : 상온 ~ 70℃

온도조절범위 : 5℃ ~ 70℃



회전속도 : 100rpm ~ 1500rpm



샘플의 온도 조절도 중요하지만 Shaking 을 같이 실행을 해주면 샘플의 반응율을 더욱 높여 줄 수 있습니다.





EX) 미생물 배양할 때

Shaking Incubator 에서 배양을 하는 것과 같은 원리 입니다. 미생물을 배양할 때 미생물이 자랄수 있는 온도만 맞추어

준다면 서로 엉키면서 자라는 속도가 현저히 줄어듭니다.

하지만, Shaking  을 같이 해주면 미생물이 서로 엉키지 않고 영양분을 골고루 접촉할 수 있는 기회가 많아지기 때문에

균질하게 성장을 하게 됩니다.



반응도 이와 같은 원리 입니다.

온도 조절 뿐만 아니라 회전을 동시에 진행을 하였을 경우에는 반응물이 서로 접촉하는 면적이 많아지기 때문에 반응력을 높이는데 매우 효율적입니다.



단, MB100-4A 는 냉장기능은 지원되지 않습니다.



온도 조절 범위는 5℃ 부터 표시가 되지만 냉장기능은 지원이 되지 않기 때문에 최저 조절 온도의 경우에는 주변 상화에

따라서 온도 조절 범위가 달라질 수 있습니다.

표시범위가 5℃ 부터 이기 때문에 만일 4℃ 냉장고 안에 넣거나, Cold Room 에 넣어서 사용하실 경우에 5℃로 표시가 된다는 점입니다.



하지만, 상온에서 70℃  까지 온도 조절이 가능하기 때문에 일반적인 Incubation 의 모든 수행이 가능합니다.

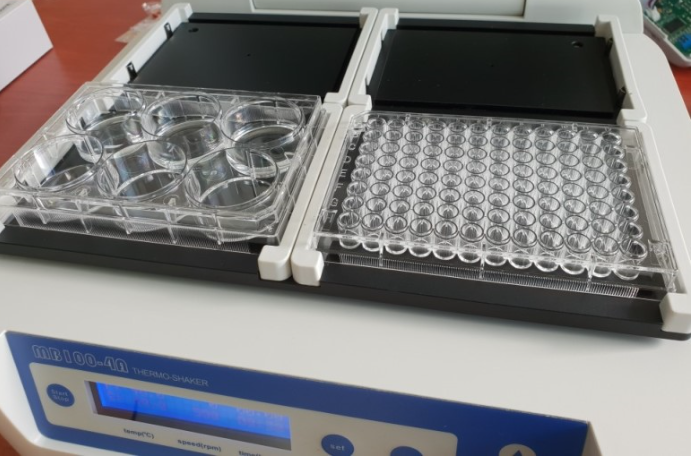

Plate를 넣은 모습



장착 가능한 Plate 소개



MB100-4A 는 96 Well Microplate 를 기본으로 사용이 되는 제품입니다.

하지만 Plate의 사이즈만 맞는다면 다양한 Microplates의 사용이 가능합니다.



6 well plate

12 well plate

24 well plate

48 well plate

96 well plate

Deep well plate

384 well plate 등등





Plate 의 사이즈만 맞는다면 어떤 Plates를 사용하셔도 활용이 가능합니다.









MB100-4A 의 가열 부위



MB100-4A 의 가열판 부위모습





Block 하단 부분 가열



Block 부분이란, Plate 의 하단 부위를 의미합니다.

실질적인 온도의 유지는 Microplate 와 직접 접촉이 이루어지는 Plate 의 하단에서 이어 집니다.

여러개의 Well plate 를 동시에 가열을 하기 때문에 하단 가열 부위는 균일한 온도로 조절이 이루어 집니다.

그래야만 여러개의 Block 에 온도 전달이 고르게 전달이 되기 때문입니다.





참고로 아래의 사진은 실제 가열판의 온도를 Thermo Meter 로 실측정하여 온도가 고루게 일정한 부분에 대한

참고 사진입니다.

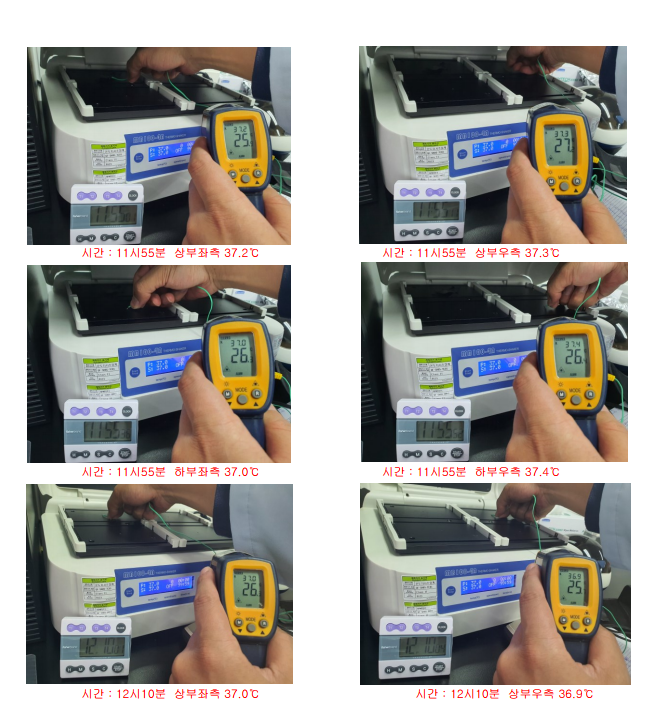

예) OQ Validation 운전적격성 평가의 실제 모습

조건 : 37℃

온도조건범위 : ±0.5℃



MB100-4A 의 가열판 온도측정 모습



가열판 4 곳 모두 37℃를 기준으로 ±0.5℃ 범위 안에 있다는 것을 확인하실 수 있습니다.









MB100-4A의 Lid 안쪽의 가열판모습



Lid 상단부분의 가열판

MB100-4A 의 가장 큰 장점은 Plate 를 올려 놓는 가열판과 뚜겅쪽의 가열판 두군데로 이루어져 동일한 온도로 가열이 되기 때문에, Plate 를 가열 시킬때 발생하는 "이슬맺힘 현상"이 없다는 점입니다 !!

















가열판과 Plate 의 완벽한 밀착모습



Plate 를 MB100-4A에 장착을 하였을때, 완벽하게 하단이 밀착이 되어 정확한 온도 전달이 가능하도록 합니다.









Lid 를 닫았을때의 모습





Lid 를 닫았을 경우에는 외부의 온도를 차단해 주는 역할을 하며, Lid 상단에서도 온도를 조절 하기 때문에 내부의 온도를 일정한 온도로 유지하는데 도움이 됩니다.

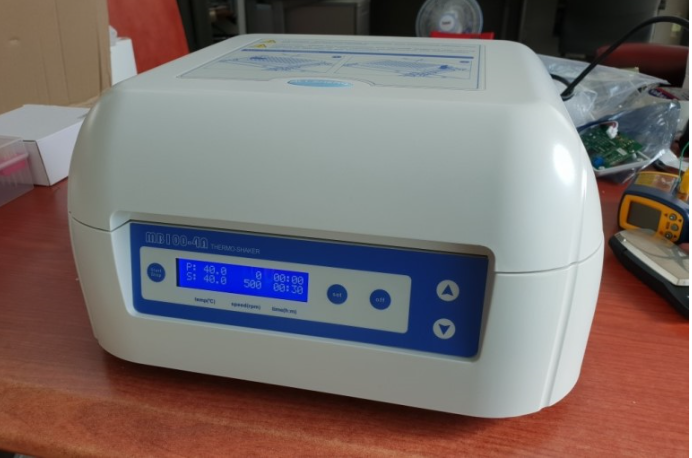

Lid 를 닫은 상태의 전면부













Plate 장착하는 방법







MB100-4A의 경우는 최대 1500rpm 까지 속도를 내기 때문에, Plate 가 단단히 고정이 되어야 합니다.

Plate 의 고정은 측면의 작은 스프링으로 고정이 됩니다.



Plate 의 한쪽 방향을 스프링 2개가 있는 방향으로 밀어줍니다.









그리고 Plate를 밀어서 다른쪽 방향을 끼워서 안으로 넣게 됩니다.

그러면, 단단히 고정이 됩니다.









완벽히 장착이 된 Plate 모습







이렇게 장착된 Plate 는 최대의 속도에서도 이탈이 없이 회전이 가능하며,

Plate 의 하단이 Block 과 완벽하게 밀착이 되기 때문에 온도 전달이 이루어 지게 됩니다.























MB100-4A의 설정





온도설정을 위한 전면부 패널







MB100-4A는 온도, 속도, 타이머 세가지를 조절 가능합니다.

그래서 각각의 조건에 따라서 조절하여 사용이 가능합니다.





LCD 화면에 있는 P는 Present Temperature 를 말하며, 현재 온도 입니다.

S는 Setting Temperature 이기 때문에 Set 버튼을 누르고 위, 아래 버튼으로 온도를 설정하면 자동으로 온도가 맞추어 지게 됩니다.

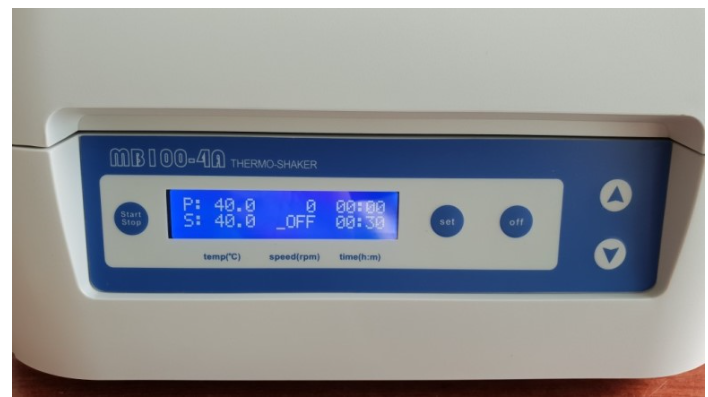

Shaking이 필요없으면 OFF로 설정







Shaking 을 줄 필요가 없고 Incubation 온도만 준다면 Set 버튼을 rpm 쪽에 두고 맨 오른쪽 off 버튼을 누르면 됩니다.

반대로 온도는 필요없고 Shaking 만 선택하여 사용해도 됩니다.



MB100-4A는 실험 조건에 따라서 온도만 조절해서 사용이 가능하고, Shaking 만 사용이 가능하도록 되어 있습니다.







전면부 패널 버튼 기능







MB100-4A 의 제품사양









MB100-4A는 Plate 를 최적의 조건에서 배양을 할 수 있는 제품으로 현재도 많은 제약회사, 벤처회사, 국내연구소에서 많이 사용하는 제품입니다.



만일 MB100-4A 에 대하여 문의가 필요하시다면 언제든지 아래의 연락처 및 이메일로 연락 부탁드리겠습니다.







감사합니다.
