안녕하세요 !!
바이오앤드 입니다.
최근 '바이넥스 연구소'에 납품설치를 진행드린 Thermo Plate Shaker 에 대하여 소개 드리겠습니다.
Thermo Shaker for microplate (4plate 수용)
모델 : MB100-4A
Plate 진탕배양기
MB100-4A 제품은 각종 microplates 를 온도와 회전을 조절하여 Incubation 및 Shaking 을 수행하는 제품입니다.
온도조절 : 상온 ~ 70℃
온도조절범위 : 5℃ ~ 70℃
회전속도 : 100 ~ 1500rpm

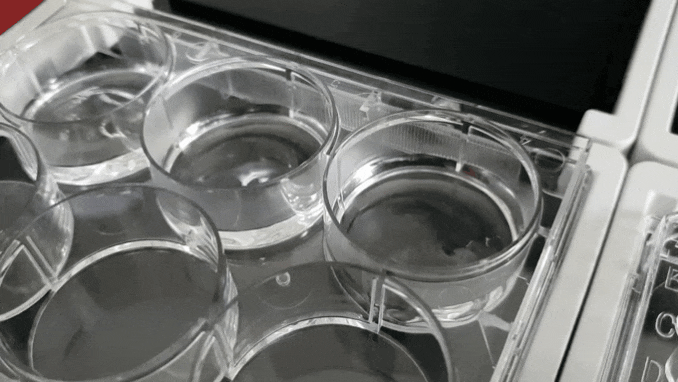

샘플의 온도 조절도 중요하지만 Shaking 을 같이 실행 해주면 샘플의 반응율을 더욱 높여 줄수 있는 효율적인 장비입니다.
예) 미생물 배양을 할 때
Shaking Incubator 에서 배양을 하는 것과 같은 원리입니다.
미생물을 배양할 때 미생물이 자라는데 온도만 있다면 서로 엉키면서 자라는 속도가 현저히 줄어듭니다.
하지만, Shaking을 같이 해주면 미생물이 서로 달라붙지 않고 영양분을 골고루 섭취 할 수 있는 기회가 많아지기 때문에
균질하게 성장을 하게 됩니다.
반응도 이와 같은 원리 입니다.
온도 조절 뿐만 아니라 회전을 동시에 진행을 하였을 경우에는 반응물들이 서로 접촉하는 면적이 많아지기 때문에 반응력을 높이는데 매우 효과적입니다.
MB100-4A 제품은 각종 microplates 를 회전과 온도를 조절하여 동시에 Incubation 과 Shaking 을 바로 진행 할 수 있습니다.
단, MB100-4A의 경우는 냉장기능이 지원되지 않기 때문에, 온조 조절범위 5℃ 부터 표기되어 냉장고에서 최소온도범위
5℃ 까지만 표시가 된다는 점을 확인하셔야 합니다.
하지만, 상온에서 70℃ 까지 온도 조절이 가능하기 때문에 일반적인 Incubation 의 모든 수행이 가능합니다.

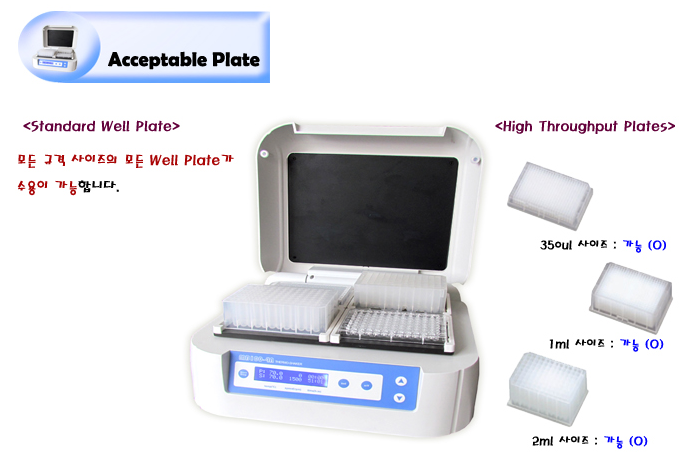

장착가능한 Plate 소개
MB100-4A 는 96well microplate 를 기본으로 사용이 되는 제품입니다.
하지만 다양한 종류의 microplates 의 사용도 가능하기 때문에 호환성이 높습니다.
6 well plate
12 well plate
24 well plate
48 well plate
96 well plate
384 well plate
Deep well plate
등등
MB100-4A의 가열부위
Block 하단부분 가열
Block 부분이란, plate 의 하단 부위를 의미합니다.
실질적인 온도의 유지는 microplate 와 접촉하는 하단 부분입니다.
여러개의 well plates 를 동시에 가열 하기 때문에 하단 가열 부위는 균일한 온도로 조절이 이루어 집니다.
그래야만 여러개의 Blocks 에 온도가 고르게 전달될 수 있기 때문입니다.

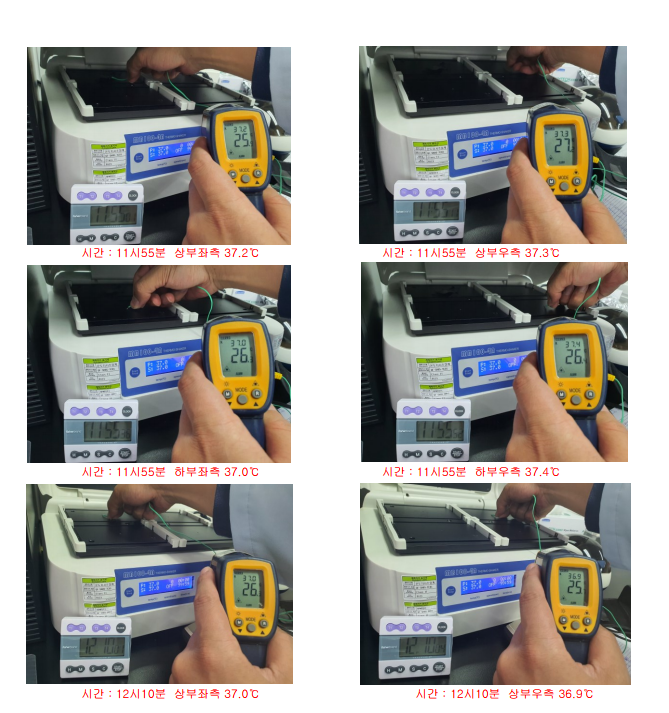

아래의 사진은 실제 가열판의 온도를 Thermometer 로 실측하여 온도가 고르게 일정하게 유지되는 모습니다.
예) OQ Validation 운전적격성 평가
조건 : 37℃
온도조건범위 : ±0.5℃
가열판 4곳 모두 37℃를 기준으로 ±0.5℃ 범위 안에 있다는 것을 확인하실 수 있습니다.

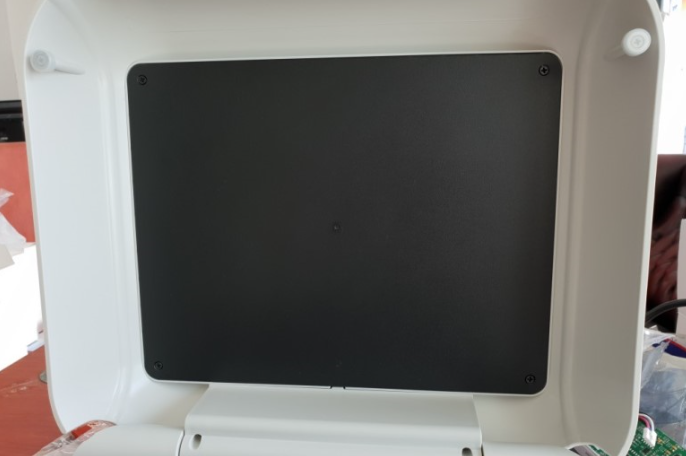

Lid 상단 부분의 가열판
MB100-4A 의 가장 큰 장점은 plate 를 올려 놓는 가열판과 뚜껑판 윗부분에 가열판이 두군데 존재하기 때문에 plate를 가열 시킬때 발생하는 "이슬맺힘 현상" 이 없다는 점입니다 !!
plate를 MB100-4A에 장착을 하였을때, 완벽하게 하단이 밀착되어 정확한 온도 전달이 가능하게 도와 줍니다.
Lid를 닫았을 경우에는 외부의 온도를 차단해 주는 역할을 하며, Lid 상단에서도 온도를 조절 하기 때문에 내부의 온도를 일정하게 유지하는데 도움이 됩니다.
또한, 빛에 민감한 샘플이나 시료를 진행하실때 암실효과를 주기 때문에 보다 더 편리하게 사용이 가능합니다.

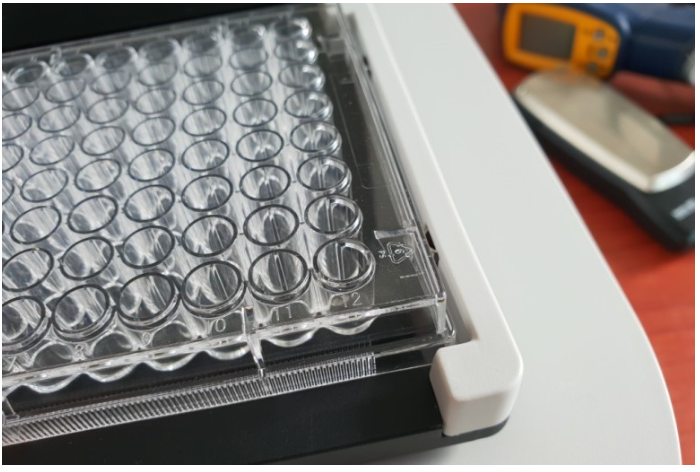

Plate 를 장착하는 방법
MB100-4A의 경우는 최대 1500rpm 까지 속도를 내기 때문에 plate가 단단히 고정이 되어 있어야 합니다.

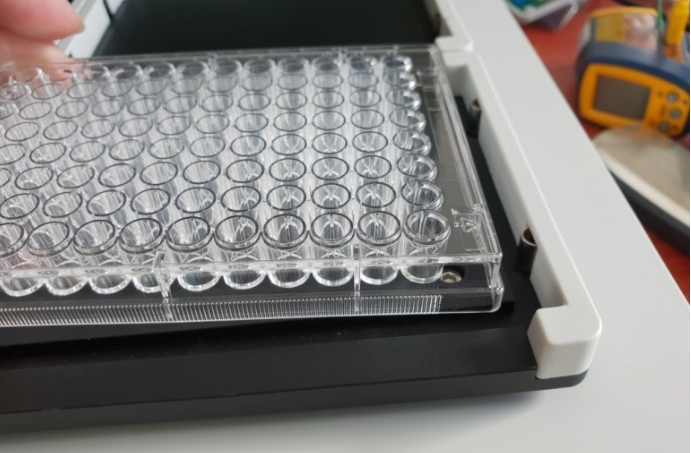

plate의 고정은 측면의 작은스프링으로 고정이 되도록 되어있습니다.
plate의 한쪽 방향을 스프링 2개가 장착 방향으로 밀어주어 고정시킵니다.
MB100-4A의 작동방법
전면부 패널창을 보시면,
온도
속도
타이머
세구간으로 나뉩니다.
P는 현재 온도를 말하며 (present)
S는 설정 온도를 말합니다 (setting)
set 버튼을 한번씩 누르면, 왼쪽부터 커서가 보이며 온도 및 rpm 그리고 시간을 설정하고
start/stop 버튼을 누르고 사용하시면 됩니다.
Shaking 이 필요 없을 경우는 off로 설정하시면 됩니다.
마찬가지로 Timer 도 설정없이 무한대로 사용하려면 off로 설정하시면 됩니다.
온도설정도 필요 없으시면 당연히 온도쪽도 off로 놓고 rpm만 설정하여 사용하셔도 됩니다.
이상 microplates를 사용하시는 모든 연구소에서 가장 경제적이며, 가장 as도 잘되고 IQ, OQ Validation 및 사후 서비스까지 완벽하게 지원이 되는 MB100-4A 제품에 대하여 설명드렸습니다.
제품에 대하여 추가로 문의 사항이 있으시거나
궁금하시면 아래의 연락처나 이메일로 문의 부탁드립니다.
감사합니다 !!
