안녕하세요.
바이오앤드 입니다 !!
최근 " 비에프생명과학 " 연구실에 납품 설치를 진행드렸던 가성비 좋은
96wells Gradient PCR Thermal Cycler 유전자증폭기를 소개드리겠습니다 !!
모델 : PC-96
96wells Gradient PCR Thermal Cycler
판매가 : 350만원 (부가세별도가)
Warranty Year : 2년 무상보증
PC-96 제품은 Gradient 기능을 보유한 96wells Block 탑재한 가장 이상적이고
편리한 설정 및 뛰어난 프로그램 관리능력을 보유한 가성비 좋은 유전자 증폭기 입니다.
Real Time PCR 까지는 필요가 없지만,
일반 PCR 머신의 구입을 고려하실 때 Gradient 기능을 선택할지 말지 고민하셨던 부분에 대하여
이제 PC-96 으로 한번에 해결을 하실 수 있습니다 !!
5인치 터치스크린
요즘 터치스크린으로 작동을 하지 않는 제품이 거의 없습니다.
터치스크린은 이미 일상이 되어 편리하게 활용이 가능하고 한눈에 편리하게 설정할 수 있어서 온도 조건 설정 및 다양한 로그인 및 결과데이터의 분석 및 옮기는 부분도 바로 터치스크린으로 간편한 인테페이스를 통해서 사용을 하실 수있도록 설계가 되어 있습니다.
메인화면
매우 간단하게 4개로 정리해서 첫 화면을 보여줍니다.
File : 온도 설정 및 프로그램을 설정 할 수 있는 공간입니다.
System : 제품의 설정을 변경 할 수 있는 공간으로 시간 및 내용을 변경하는
공간입니다.
User : 사용자 계정으로 사용자가 개별적으로 프로그램 관리가 가능하도
록 합니다.
Calculator : Gradient 온도를 확인 할 수 있습니다.
File 은 워낙 중요한 내용이다 보니 하단의 설명을 보시면 참조가 가능합니다.
만일 제품의 사용자가 많아지다 보면 프로그램 관리가 힘들어 질 수 있습니다.
PC-96은 바로 이런 번거로움을 줄일 수 있는 기능이라고 보시면 됩니다.
개별적인 ID/PW 를 통해서 내가 작업한 프로그램은 나만 확인이 가능하도록
하기 때문에 프로그램의 효율적인 관리가 가능하다고 보시면 됩니다.
프로그램 생성
새로운 프로그램을 생성하는 화면입니다.
가장 기본이 되는 메뉴이기 때문에 여기서 온도와 시간을 한 step 씩 넣어주면 추가되면 쌓여서 PCR 전체의 과정을 완성하게 됩니다.
바로 하단의 버튼을 이용하여 step 을 추가 할 수 있습니다.
Temp : 온도와 시간 설정
Cycle : 반복구간 설정
중요한 버튼은 위의 두가지 버튼입니다.
온도와 Cycle이 PCR 설정의 기본이기 때문에, step1, step2, step3, step4 ...
늘려가면서 프로그램을 만들도록 되어 있습니다.
온도나 시간은 표시된 위치를 클릭하면 설정 변경이 되기 때문에 아주 간단합니다.
저장된 프로그램 관리
프로그램 설정이 끝났다면 파일 관리를 해야 합니다.
위의 그림은 메인화면에서 " File "을 클릭했을 때 나오는 화면입니다.
이런식으로 저장된 프로그램을 file 명으로 확인이 가능하고, 이 파일을 클릭하면 설정한 온도 및 시간 등의 조건을 한눈에 볼수 있기 때문에 혼동없이 선택해서 PCR 전과정을 확인 할 수 있습니다.
그리고 하단의 버튼을 이용하면 프로그램을 더욱 편리하게 활용이 가능합니다.
New : 새로운 프로그램 생성을 할 수 있는 버튼입니다.
Edit : 이미 생성된 프로그램을 편집 수정할 수 있는 버튼입니다.
Rename : 다른 이름으로 저장하는 버튼입니다.
Delete : 프로그램을 삭제하는 버튼입니다.

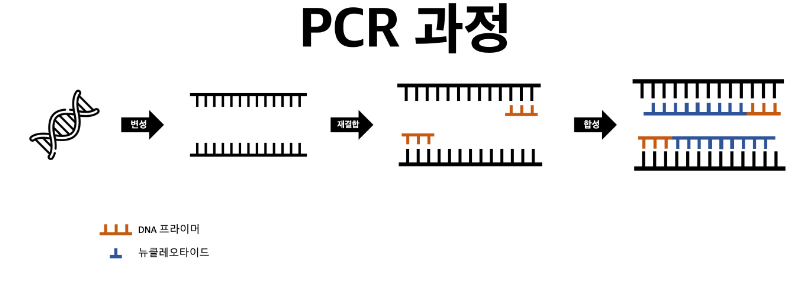

PCR 의 과정은 총 3가지로 나뉩니다.
1. Denaturation ( 변성 : dsDNA 가 한가닥으로 풀리는 과정, 보통 96℃ )
2. Annealing ( 프라이머결합 : ssDNA 된 가닥에 primer가 붙는 과정, 온도
조건 60℃ 내외 )
3. Elongation ( DNA 신장 : ssDNA를 primer를 기점으로 dsDNA로 복제되는
과정, 보통 72℃ )
PCR의 과정은 생각해 보면 간단합니다.
두개의 가닥이었던 DNA를 하나로 풀어지고 여기에 각종 효소나 primcer, dNTP를 넣어주면 복제가 되어 다시 두개의 가닥DNA로 증폭되어서
이 과정을 반복하면 무한으로 증폭되도록 만들 수 있습니다.
Gradient 기능
Gradient 기능은 무엇일까요?
PCR 과정에 있는 Annaling 과정은 ssDNA 가닥에서 primcer 가 붙는 과정입니다. 하지만, 온도가 정확하지 않으면 primer 가 잘 붙지 않게 됩니다.
primer는 20 base pair 염기구조로 되어 있어서 AT결합과 GC결합 비율을 어떻게 넣어주느냐에 따라서 온도 조건이 다릅니다.
두 조건은 수소결합이 AT는 2중결합, GC는 3중결합이기 때문에 결합강도가 달라져서 온도 조건에 따라서 결합이 되거나 안될 수도 있기 때문입니다. 따라서, primer를 제작할 때, TM값을 정하게 되는데 바로 Annealing 온도의 기본값이 정확해야 합니다.
결론적으로, 정확한 결합강도를 찾아내기 위해서 Annealing 온도를 미리 여러 구간으로 나누어 잡아주고 적절한 온도를 찾아주는 기능이 바로 Gradient 입니다. 적절한 온도 편차 구간을 설정해서 각 line 에 하나씩 tube를 넣고 어는 line에서 PCR 밴드가 잘 나왔는지 확인하여, TM값을 찾게 되며 최적의 맞춤온도를 찾을 수 있도록 도와 줍니다.
온도는 Calculator 를 통해서 Block 온도를 설정하고 Gradient 온도를 설정하면 막대그래프와 수치가 나옵니다.
온도의 구배는 이런 방식으로 Line 별로 총 12개의 line으로 온도가 차이가 나도록 설정이 됩니다.
Gradient 기능의 프로그램에서 설정 방법은 위의 그림과 같이 Gradient 란이 있습니다. 이 곳에서 온도를 설정하면 Gradient 기능이 수행됩니다.
일반형 PCR머신을 구매하실 경우
사용하기 편리하고 가격도 저렴한 PC-96 제품을 적극 추천드립니다.
제품이 2년 동안 무상으로 수리를 진행드리며,
수리를 하는 동안에는 데모 제품을 제공드려서 공백없이 사용이 가능하도록
지원드리고 있습니다.
추가로 문의 사항이나 견적이 필요하시면
아래의 연락처나 이메일로 문의를 주시기 바랍니다.
감사합니다 !!
